Sensor de emisiones acústicas de supervisión GI80

universalde mediciónpiezoeléctrico

Descripción del producto

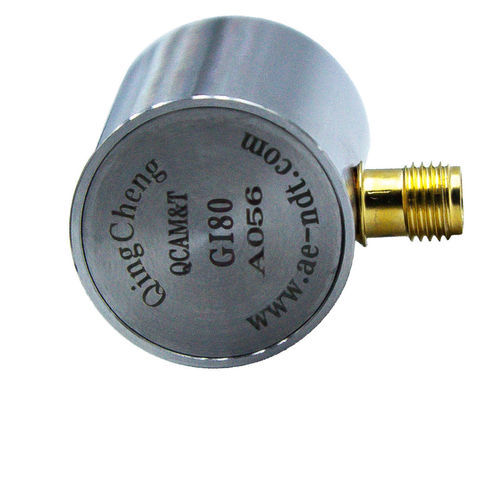

El GI80 es un sensor piezoeléctrico pasivo de emisión acústica (AE) con preamplificador integrado de 40 dB, 28 V. Proporciona una banda de frecuencia baja de 20 kHz–180 kHz para la detección de señales AE de baja frecuencia en grandes estructuras. El sensor dispone de carcasa en acero inoxidable (SUS-304), cara de detección cerámica y conector SMA lateral. Sus dimensiones compactas y su bajo peso facilitan la instalación en estructuras.

Aplicaciones
Adecuado para el monitoreo estructural de grandes elementos como hormigón, estructuras de acero y formaciones geológicas. También se utiliza para la detección de fugas y corrosión en tanques y válvulas, inspección de tuberías y detección de descargas parciales en equipos eléctricos.

Características

• Preamplificador integral (40 dB, 28 V)
• Carcasa de acero inoxidable (SUS-304)
• Superficie de detección cerámica
• Conector SMA (lateral)
• Grado de protección IP62

Especificaciones técnicas

• Frecuencia resonante: 80 kHz
• Rango de frecuencia: 20 kHz–180 kHz
• Sensibilidad pico: >70 dB (ref. V/(m/s))
• Preamplificador integral: 40 dB, 28 V
• Impedancia del preamplificador: 50 Ω
• Temperatura de trabajo: -20 a 50 °C
• Dimensiones: 22×25.5 mm (D×H)
• Peso: 43 g
• Material de la carcasa: SUS-304
• Material de la cara: Cerámica
• Grado de protección: IP62
• Conector: SMA (lateral)

Accesorios

• Modelos de cable de señal: SYV-50-3, STYV-50-2
• Sujeción: tipo silla (saddle)
