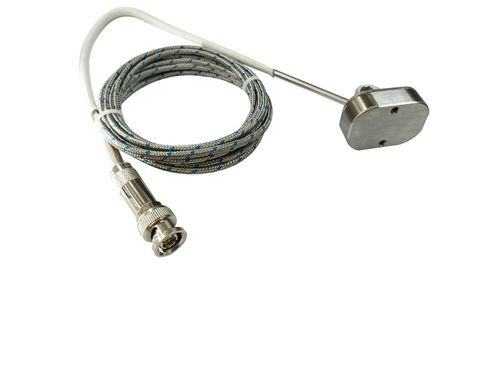

Sensor de emisiones acústicas de supervisión GH150/1

para supervisión de procesopara vigilancia de máquinade inspección de estructura metálica

Descripción
El GH150/1 (Magnético) es un sensor de emisión acústica (AE) para altas temperaturas diseñado para monitorización estructural y ensayos no destructivos (END) en entornos industriales severos hasta 350°C. Presenta una frecuencia de resonancia de 170 kHz, superficies de contacto en acero inoxidable/Invar, protección IP68, cable integral con conector BNC y opciones de montaje magnético o con abrazadera. El sensor incluye un tubo metálico resistente al calor de 20 cm y un cable de 3 m con base magnética inferior adecuada para pruebas temporales, inspección de campo y monitorización de estructuras metálicas calientes.

Características

• Frecuencia de resonancia: 170 kHz
• Rango de frecuencia: 30 kHz – 400 kHz
• Temperatura de funcionamiento: -45°C a 350°C
• Protección IP68
• Conector BNC integral en el cable (ubicación lateral)
• Superficie de contacto en acero inoxidable / Invar y carcasa en acero inoxidable / Invar / cobre
• Tubo metálico resistente al calor de 20 cm y cable de 3 m
• Montaje con base magnética (autimantado) con opciones de abrazadera, brida o varilla libre

Casos de uso típicos

• Inspección AE temporal en estructuras metálicas calientes
• Pruebas de campo donde se prefiere montaje magnético o con abrazadera
• Aplicaciones de monitorización AE que requieren funcionamiento hasta 350°C (tuberías, recipientes a presión, equipos de planta)
• Inspección de estructuras metálicas calientes y monitorización del estado de equipos de proceso
• Pruebas temporales y resolución de problemas en campo

Notas de instalación
La instalación correcta es importante para una detección repetible de señales AE, especialmente a altas temperaturas. Prácticas recomendadas:

• Limpie la superficie de montaje antes de la instalación
• Confirme que la temperatura real de la superficie está dentro del rango de trabajo del sensor
• Utilice montaje magnético solo cuando la fuerza de sujeción sea suficiente para la temperatura de la superficie y las condiciones de vibración
• Para estabilidad mecánica a largo plazo, considere una abrazadera, brida o varilla libre personalizada en lugar del montaje magnético
• Evite la tensión directa del cable, curvaturas pronunciadas o impactos mecánicos cerca del sensor
• Verifique la respuesta del canal antes de pruebas formales o monitorización a largo plazo

Accesorios y compatibilidad

• Modelos de cable de señal: SYV-50-3 / STYV-50-2
• Opciones de sujeción: Auto-magnético / brida / abrazadera personalizada / varilla libre
• Pre-amplificadores compatibles: PAS, PAV

Notas
Este sensor NO se recomienda para posiciones de montaje continuas por encima de 350°C. Para superficies de mayor temperatura, considere instalación con guía de ondas o una solución especial de sensor para altas temperaturas. Para instalaciones magnéticas de larga duración a muy alta temperatura, verifique la temperatura de la superficie, la fuerza magnética de sujeción, las vibraciones, el enrutamiento del cable y la dirección de montaje antes del despliegue.

Especificaciones técnicas

• Modelo: GH150/1 (Magnético)
• Frecuencia de resonancia (Ref V/(m/s)): 170 kHz
• Rango de frecuencia: 30 kHz - 400 kHz
• Pico de sensibilidad (Ref V/(m/s)): >55 dB
• Temperatura de trabajo: -45°C a 350°C
• Tamaño (DxAnxAl): 30 × 40 × 10,5 mm
• Peso: 200 g
• Material de la carcasa: Acero inoxidable Invar / cobre
• Material de la cara: Acero inoxidable Invar / cobre
• Grado de protección: IP68
• Conector: BNC en cable integral
• Ubicación del conector: Lateral
• Longitud de cable: 3 m
• Longitud del tubo metálico resistente al calor: 20 cm
• Accesorios: Cable señal SYV-50-3 / STYV-50-2; Sujeción: Auto-magnético / brida / abrazadera personalizada / varilla libre; Pre-amplificador: PAS / PAV
