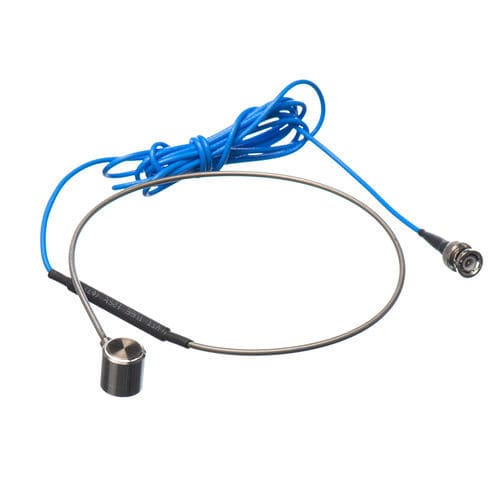

Sensor de emisiones acústicas de inspección de estructura metálica GH150/1

de supervisiónpara canalizacionesde tubo

Resumen
El GH150/1 es un sensor de emisión acústica (AE) de alta temperatura y banda estrecha, diseñado para instalación y ensayos en estructuras metálicas expuestas a temperaturas elevadas. La carcasa y la cara de detección son de acero Invar inoxidable; el sensor incluye un tubo metálico resistente al calor de 0,5 m y un cable integrado de 2 m con conector BNC lateral. Grado de protección IP68, operativo hasta 350 °C.

Características

• Carcasa y superficie de contacto en acero Invar inoxidable para estabilidad térmica
• Diseño resonante de banda estrecha: frecuencia resonante 150 kHz, rango útil 60–400 kHz
• Pico de sensibilidad >73 dB (Ref V/(m/s)); prueba de sensibilidad en fábrica y curva de respuesta trazable
• Rango de temperatura de trabajo −20 °C a 350 °C; protección IP68
• Tubo metálico resistente al calor 0,5 m; cable integral 2 m con BNC lateral

Aplicaciones
Monitorización y pruebas AE en calderas, recipientes a presión, hornos, tuberías, depósitos y otras estructuras metálicas expuestas a altas temperaturas (hornos industriales, centrales eléctricas, unidades petroquímicas).

Especificaciones técnicas
Modelo: GH150/1
Frecuencia de resonancia: 150 kHz
Rango de frecuencia: 60 kHz–400 kHz
Pico de sensibilidad: >73 dB (Ref V/(m/s))
Temperatura de trabajo: -20 °C a 350 °C
Dimensiones (Ø×H): 19 × 19.5 mm
Peso: 105 g
Material carcasa: Acero Invar inoxidable
Material cara: Acero Invar inoxidable
Grado de protección: IP68
Conector: BNC en cable integrado (ubicación lateral)
Longitud tubo metálico: 0,5 m
Longitud de cable: 2 m
Preamplificadores compatibles: PAS / PAV
Modelos de cable señal: SYV-50-3, STYV-50-2

Accesorios

• Cable de señal: SYV-50-3 / STYV-50-2
• Sujetadores: imán integrado, brida, abrazadera personalizada, varilla de montaje libre
• Preamplificadores recomendados: PAS / PAV
