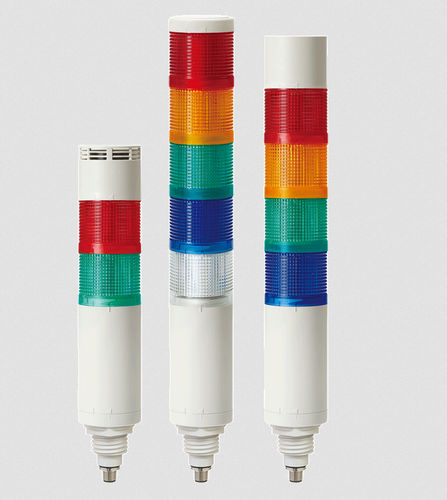

Columna de señalización LED QTG60L-IOL series

de flash intermitenteestroboscópicaintermitente

El QTG60L-IOL es una torre luminosa LED programable IO‑Link Ø60 mm para señalización industrial. Ofrece patrones de luz configurables y zumbadores integrados opcionales, con ensamblaje modular tipo bloqueo que permite configurar sin herramientas de 1 a 5 niveles. El equipo integra IO‑Link para conectividad en fábricas inteligentes (conector M12).

Principales características

• Torre LED modular (estable/parpadeo) con estructura tipo bloqueo para añadir o reorganizar módulos sin herramientas.
• Lente difusora de color especial para excelente visibilidad a larga distancia.
• Admite cuatro modos de operación para aplicaciones versátiles:
• Modo Simple: control básico encendido/apagado de fuentes luminosas individuales.
• Modo Avanzado: configuración de encendido/apagado y temporización de estroboscopio por fuente.
• Modo Nivel: control de entrada basado en porcentaje para operaciones de proceso.
• Modo Demo: demostración secuencial de funciones.
• Admite siete operaciones de fuente luminosa: On / Slow Blink / Medium Blink / Fast Blink / Strobe 1 / Strobe 2 / Strobe 3.
• IO‑Link integrado V1.1 (COM2 38 400 bps) con conector M12‑5 pines para integración Plug & Play en sistemas Industria 4.0.

Especificaciones técnicas

• Variantes de modelo: QTG60L-IOL (estable/parpadeo), QTG60L-IOL-HBZ (estable/parpadeo con zumbador de alta potencia integrado), QTG60L-IOL-WBZ (estable/parpadeo con zumbador impermeable integrado).
• Denominación: QTG60L-IOL.
• Tensión: DC 24 V.
• Dimensiones: Diámetro Ø60 mm; Altura 175–375 mm (según número de niveles).
• Niveles: configurable de 1 a 5 niveles (pesos: 1 nivel = 0,25 kg; 2 niveles = 0,33 kg; 3 niveles = 0,41 kg; 4 niveles = 0,49 kg; 5 niveles = 0,57 kg).
• Colores LED disponibles: R (Rojo), A (Ámbar), G (Verde), B (Azul), W (Blanco). Nota: no se admite el uso simultáneo del módulo LED blanco con los zumbadores HBZ o WBZ.
• Materiales: Carcasa – ABS; Lente – PC.
• Índice de protección: IP65 (variantes estándar y con zumbador impermeable); la variante con zumbador de alta potencia no es impermeable.
• Temperatura de funcionamiento: -30°C a +50°C.
• Nivel sonoro del zumbador: zumbador de alta potencia máx. 100 dB (a 1 m); zumbador impermeable máx. 85 dB (a 1 m).
• Consumo de corriente (por 1 nivel): fuente luminosa 70 mA; zumbador de alta potencia 90 mA; zumbador impermeable 90 mA.
• IO‑Link: Versión V1.1; Velocidad de datos 38 400 bps (COM2); Conector: M12‑5 pines (Male) Clase A.
• Certificados / conformidad: RoHS2 y otras certificaciones indicadas en la ficha del producto.
