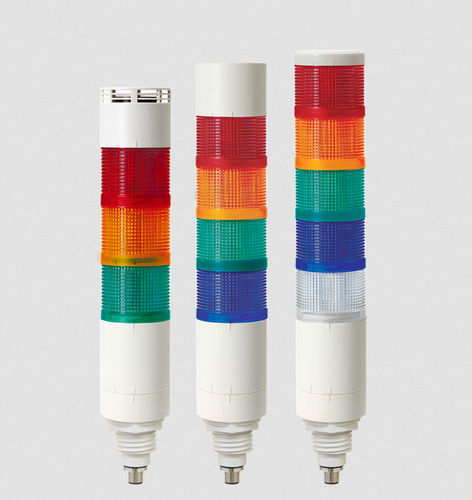

Columna de señalización LED QTG70L-IOL

de flash intermitenteestroboscópicaintermitente

El QTG70L-IOL es una torre de señalización LED Ø70 mm programable con IO-Link para aplicaciones industriales. Ofrece patrones luminosos configurables, zumbador de alta potencia o zumbador estanco opcional (hasta 100 dB / 85 dB a 1 m) e integra IO-Link V1.1 para conectividad de fábrica inteligente con conector M12 plug-and-play.

Características principales

• Torre de LED modular con señalización continua y varios tipos de parpadeo y excelente visibilidad a larga distancia mediante lente difusora de color
• Añadido/retirada y reordenación de módulos sin herramientas gracias a una estructura tipo Lock
• Cuatro modos de operación para integración flexible
  • Modo Simple: control básico on/off de cada fuente luminosa
  • Modo Avanzado: configuración de encendido/apagado y temporización de estroboscopio por fuente
  • Modo Nivel: control por porcentaje de la salida luminosa (adecuado para estados de proceso)
  • Modo Demo: demostración secuencial de funciones
• Soporta siete operaciones de fuente luminosa: On / Slow Blink / Medium Blink / Fast Blink / Strobe 1 / Strobe 2 / Strobe 3
• Tecnología IO-Link integrada (Versión: V1.1) para Industry 4.0 / sistemas de fabricación inteligente
• Velocidad IO-Link: 38.400 bps (COM2); Conector: M12-5Pin (Male) - Class A (Plug & Play)
• Tipos de zumbador opcionales: zumbador de alta potencia (Max. 100 dB @1 m) y zumbador estanco (Max. 85 dB @1 m)

Especificaciones técnicas

• Nombre modelo / denominación: QTG70L-IOL (variantes: QTG70L-IOL-HBZ = con zumbador de alta potencia incorporado; QTG70L-IOL-WBZ = con zumbador estanco incorporado)
• Marca: Qlight
• Voltaje: DC 24 V
• Diámetro: Ø70 mm
• Altura (según número de capas): 175 mm – 375 mm
• Materiales: Carcasa - ABS; Lente - PC
• Grado de protección: IP65 (estándar / zumbador estanco); variante con zumbador de alta potencia no es estanca
• Peso por capas: 1 capa = 0,37 kg; 2 capas = 0,52 kg; 3 capas = 0,67 kg; 4 capas = 0,82 kg; 5 capas = 0,97 kg
• Colores disponibles (por capa): R = Rojo; A = Ámbar; G = Verde; B = Azul; W = Blanco (Nota: el uso simultáneo del módulo LED blanco con HBZ o WBZ no está soportado)
• Corriente (1 capa a DC 24 V): Fuente de luz = 70 mA; Zumbador alta potencia = 90 mA; Zumbador estanco = 90 mA
• IO-Link: Versión 1.1; Velocidad: 38.400 bps (COM2); Conector: M12-5Pin (Male) - Class A
• Nivel sonoro del zumbador: zumbador alta potencia hasta Max. 100 dB (medido a 1 m); zumbador estanco hasta Max. 85 dB (medido a 1 m)
• Rango de temperatura de operación: -30°C ~ +50°C
• Conformidad: RoHS2
