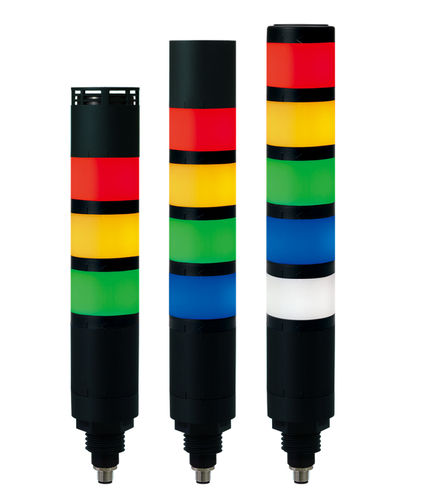

Columna de señalización LED QTR60L-IOL

de flash intermitenteestroboscópicaintermitente

Resumen
El QTR60L-IOL es una torre luminosa LED modular Ø60 mm con comunicación IO-Link integrada. Proporciona modos de luz fijos y intermitentes programables y está disponible con zumbadores integrados de alta potencia o impermeables opcionales.

Características clave

• Torre de señalización LED modular con estructura tipo cierre que permite añadir y reorganizar módulos de color sin herramientas.
• Lente translúcida y difusora de color para una señal cómoda en proximidad y buena visibilidad a larga distancia.
• Cuatro modos de funcionamiento para control flexible:
  • Modo Simple: encendido/apagado básico por cada fuente de luz.
  • Modo Avanzado: configuración de encendido/apagado y temporización strobe por cada fuente.
  • Modo Nivel: control de salida lumínica basado en porcentaje de entrada (adecuado para procesos).
  • Modo Demostración: demostración secuencial de funciones.
• Soporta siete tipos de operación lumínica: On / Slow Blink / Medium Blink / Fast Blink / Strobe 1 / Strobe 2 / Strobe 3.
• Señalización LED avanzada integrada con tecnología IO-Link (Clase A) para integración en sistemas Industria 4.0.
• Conector: M12-5Pin (Male) Clase A para conectividad plug & play.
• Velocidad de transmisión de datos: 38.400 bps (COM2).
• Zumbadores integrados opcionales: zumbador de alta potencia hasta 100 dB @1 m; zumbador impermeable hasta 85 dB @1 m.

Especificaciones técnicas

• Modelo: QTR60L-IOL (variantes: QTR60L-IOL-HBZ = con zumbador de alta potencia; QTR60L-IOL-WBZ = con zumbador impermeable).
• Tensión: DC 24 V.
• Dimensiones: Diámetro Ø60 mm; Altura 175–375 mm según número de niveles.
• Materiales: Lente – PC; Carcasa – ABS.
• Grado de protección: IP65 (estándar / con zumbador impermeable); no es resistente al agua con zumbador de alta potencia (HBZ).
• Peso aprox. por niveles: 1 nivel = 0,25 kg; 2 niveles = 0,33 kg; 3 niveles = 0,41 kg; 4 niveles = 0,49 kg; 5 niveles = 0,57 kg.
• Colores de módulo por nivel: R = Rojo; A = Ámbar; G = Verde; B = Azul; W = Blanco (el uso simultáneo del módulo blanco con HBZ o WBZ NO es compatible).
• Corriente (por 1 nivel, DC24V): fuente de luz = 70 mA; zumbador alta potencia = 90 mA; zumbador impermeable = 90 mA.
• Rango de temperatura de funcionamiento: -30 ℃ ~ +50 ℃.
• Certificaciones / Cumplimiento: RoHS2 (ver página de producto para certificados adicionales).

Integración y documentación

• IO-Link Clase A permite parametrización y monitorización mediante maestros IO-Link estándar. Utilice el conector M12-5Pin para instalación plug & play.
• Para dimensiones detalladas, archivos 3D STEP/CAD, manuales y archivos IODD, consulte los recursos de descarga del producto.
