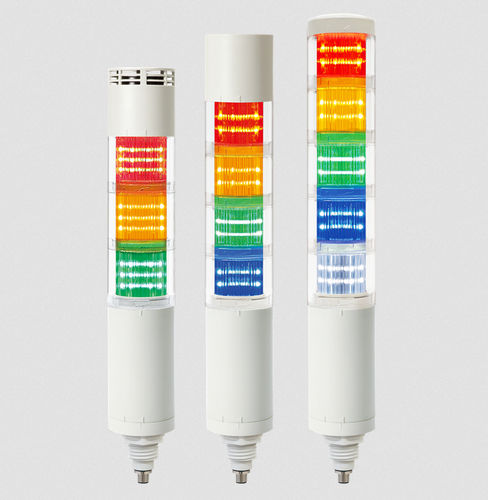

Columna de señalización LED QTC60L-IOL

de flash intermitenteestroboscópicaintermitente

Resumen del producto
El QTC60L-IOL es una torre luminosa LED programable Ø60 mm con IO-Link, diseñada para automatización industrial y aplicaciones de fábricas inteligentes. Ofrece señalización fija y intermitente configurable y permite integración y configuración remota mediante IO-Link.

Características clave

• Torre LED modular con estructura de cierre para añadir módulos sin herramientas y reorganizar colores con facilidad.
• Lente de filtro de color separada dentro de la lente exterior para una señal clara y aspecto translúcido cuando está apagada para visión cómoda a corta distancia.
• Cuatro modos de funcionamiento:
• Modo Simple — control básico on/off de cada fuente luminosa.
• Modo Avanzado — configuración de on/off y temporización de estroboscopio por fuente.
• Modo Nivel — entrada basada en porcentaje para controlar la salida luminosa como retroalimentación de procesos.
• Modo Demo — demostración secuencial de funciones.
• Siete operaciones del emisor luminoso: On, Parpadeo lento, Parpadeo medio, Parpadeo rápido, Strobe 1, Strobe 2, Strobe 3.
• IO-Link integrado (Versión 1.1) para intercambio de datos y configuración remota; velocidad: 38.400 bps (COM2).
• Conector: M12 5 pines (macho) Clase A — interfaz estándar plug & play.
• Zumbadores integrados opcionales: zumbador de alta potencia (máx. 100 dB a 1 m) o zumbador estanco (máx. 85 dB a 1 m); nota: el módulo LED blanco no puede usarse simultáneamente con HBZ o WBZ.

Otras notas

• Diseñado para sistemas de fabricación inteligentes de nueva generación que requieren conectividad IO-Link y señalización programable.
• No se admite el uso simultáneo del módulo LED blanco con el zumbador de alta potencia o el zumbador estanco.

Especificaciones técnicas

• Modelo: QTC60L-IOL (Fijo/Intermitente). Variantes: QTC60L-IOL-HBZ (con zumbador de alta potencia), QTC60L-IOL-WBZ (con zumbador estanco).
• Serie: QTC-IOL Series.
• Alimentación: DC 24 V.
• Dimensiones: Diámetro Ø60 mm; Altura: 175–375 mm (según número de capas).
• Materiales: Carcasa — ABS; Lente de filtro — PC; Lente — PC.
• Grado de protección: IP65 (estándar / zumbador estanco); la variante HBZ no es estanca.
• IO-Link: Versión 1.1; Velocidad de datos: 38.400 bps (COM2); Conector: M12 5 pines (macho) Clase A.
• Nivel sonoro: Zumbador de alta potencia hasta 100 dB a 1 m; Zumbador estanco hasta 85 dB a 1 m.
• Corriente (por 1 capa @ DC24V): Módulo LED 70 mA; Corriente HBZ/WBZ: 90 mA.
• Peso según capas: 1 capa — 0,25 kg; 2 capas — 0,33 kg; 3 capas — 0,41 kg; 4 capas — 0,49 kg; 5 capas — 0,57 kg.
• Colores LED disponibles: R = Rojo; A = Ámbar; G = Verde; B = Azul; W = Blanco (módulo blanco incompatible con HBZ/WBZ).
• Certificaciones: RoHS2 y iconos de conformidad aplicables.
