Columna de señalización LED QTC70L-IOL

de flash intermitenteestroboscópicaintermitente

Visión general

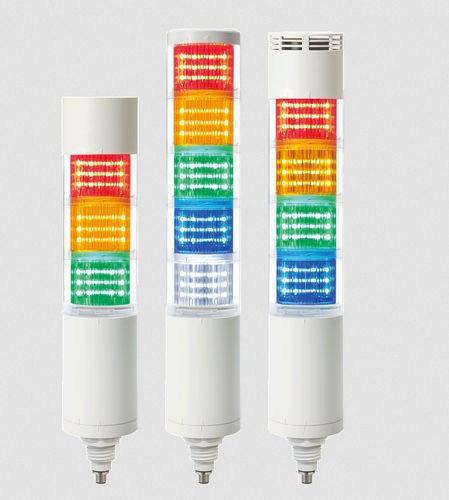

El QTC70L-IOL es una torre luminosa LED programable Ø70 mm con IO-Link para señalización industrial. Presenta un ensamblaje modular con estructura de bloqueo para añadir o retirar módulos sin herramientas, variantes con zumbador incorporado de alto volumen (Max.100 dB a 1 m) o zumbador estanco (Max.85 dB a 1 m), e integra IO-Link V1.1 para integración plug & play en sistemas de fabricación inteligente (Industry 4.0).

Características principales

• Torre de señalización LED modular en modos fija/parpadeo con estructura de bloqueo para cambios de módulo sin herramientas.
• Lente de filtro de color separada situada dentro de la lente exterior para una señalización nítida; filtro translúcido para una visión confortable con el equipo apagado.
• Cuatro modos de funcionamiento para adaptabilidad ambiental:
  • Modo Simple: control básico on/off de cada fuente luminosa.
  • Modo Avanzado: configurar on/off y temporización strobe para cada fuente luminosa.
  • Modo Nivel: entrada porcentual para controlar la salida lumínica en operaciones de proceso.
  • Modo Demo: demostración secuencial de funciones.
• Siete modos de operación de la fuente luminosa disponibles: On, Slow Blink, Medium Blink, Fast Blink, Strobe 1, Strobe 2, Strobe 3.
• Tecnología IO-Link integrada (Versión 1.1) con transmisión de datos a 38.400 bps (COM2); Conector: M12-5Pin (macho) - Clase A para plug & play estandarizado.
• Variantes de zumbador opcionales: zumbador de alto volumen (Max.100 dB a 1 m) y zumbador estanco (Max.85 dB a 1 m).

Especificaciones técnicas

• Modelo: QTC70L-IOL (variantes: QTC70L-IOL, QTC70L-IOL-HBZ = con zumbador de alto volumen integrado, QTC70L-IOL-WBZ = con zumbador estanco integrado).
• Tensión: DC 24V.
• IO-Link: Versión 1.1; velocidad de transmisión de datos: 38.400 bps (COM2); Conector: M12-5Pin (macho) - Clase A.
• Dimensiones: Diámetro Ø70 mm; Altura: 175–375 mm (según número de capas/ensamblaje).
• Materiales: Lente de filtro - PC; Lente - PC; Carcasa - ABS.
• Grado de protección: IP65 (estándar / variante con zumbador estanco); la variante con zumbador de alto volumen no es resistente al agua.
• Corriente del zumbador y de la fuente luminosa (basado en 1 capa, DC24V): Corriente fuente luminosa = 70 mA; Corriente zumbador alto volumen = 90 mA; Corriente zumbador estanco = 90 mA.
• Capas / Peso / Colores disponibles:
  • 1 capa — Peso: 0.25 kg — Opciones de color: R (Red)
  • 2 capas — Peso: 0.33 kg — Opciones de color: R (Red), G (Green)
  • 3 capas — Peso: 0.41 kg — Opciones de color: R (Red), A (Amber), G (Green)
  • 4 capas — Peso: 0.49 kg — Opciones de color: R (Red), A (Amber), G (Green), B (Blue)
  • 5 capas — Peso: 0.57 kg — Opciones de color: R (Red), A (Amber), G (Green), B (Blue), W (White)
• Nota: No se admite el uso simultáneo del módulo LED blanco con el zumbador de alto volumen (HBZ) o el zumbador estanco (WBZ).
• Certificados: certificados del fabricante disponibles en descargas del producto; imágenes mostradas en la página del producto.
• Montaje / Integración: diseñado para ensamblaje modular e integración del sistema vía conector M12 IO-Link para implementación plug & play.
