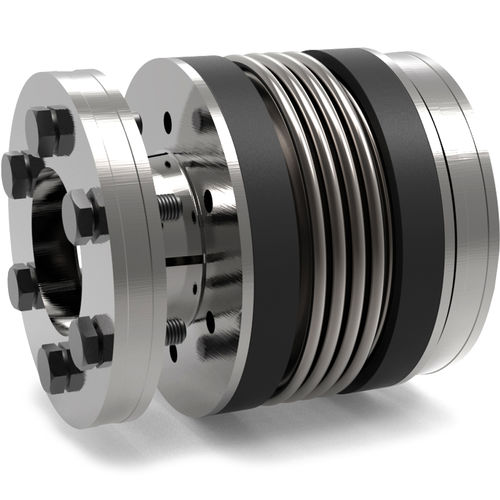

Acoplamiento flexible SP3 seriesde fuellede ejecon medida de par
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- flexible, de fuelle
- Uso previsto
- de eje
- Otras características
- con medida de par
- Tipo de fijación
- con brida
- Par
Máx.: 10.000 Nm
(7.375,6215 ft.lb)Mín.: 60 Nm
(44,2537 ft.lb)- Velocidad de rotación
Máx.: 22.500 rpm
(141.371,67 rad.min-1)Mín.: 3.000 rpm
(18.849,56 rad.min-1)
Descripción
Acoplamiento de fuelle con anillo de apriete exterior
Características
Muy alta calidad de equilibrado gracias al diseño simétrico
Altas velocidades de funcionamiento
Funcionamiento extremadamente suave
Rango de temperaturas
-30 °C a +100 °C (-22 °F a +212 °F)
Diseño
Dos cubos de anillo de apriete mecanizados con precisión montados concéntricamente en un fuelle flexible
Admite sobrecargas breves de hasta 1,5 veces el par nominal
Material
Fuelles: acero inoxidable de alta calidad
Cubo: acero
Anillo de sujeción: acero
Propiedades
Información general
Vida útil
Los acoplamientos de fuelle R+W son resistentes a la fatiga y libres de desgaste para una vida útil infinita, siempre que no se superen los límites técnicos
Juego de ajuste
Juego total eje / cubo de 0,01 - 0,025 mm
Soluciones especiales
Diversos materiales, tolerancias, dimensiones y prestaciones disponibles para aplicaciones personalizadas bajo pedido
ATEX (opcional)
Para uso en zonas peligrosas 1/21 y 2/22, el fuelle metálico ha sido autorizado según la directiva 94/9/EG y está disponible con certificación
---
