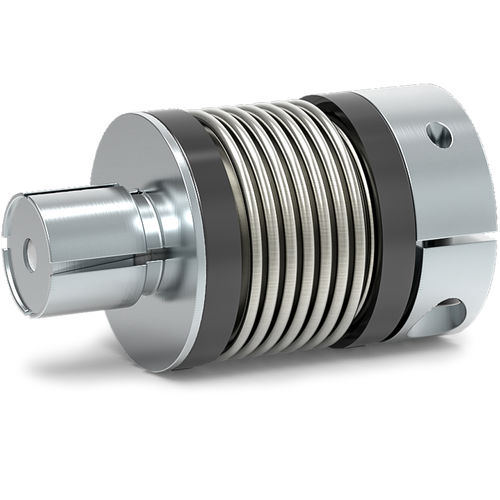

Acoplamiento flexible MK3 seriesde fuellede ejecompacto
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- flexible, de fuelle
- Uso previsto
- de eje
- Otras características
- compacto, sin contragolpe, sin mantenimiento, ATEX, a medida, en miniatura, de fuelle metálico
- Tipo de fijación
- con brida
- Par
Mín.: 0,5 Nm
(0,3688 ft.lb)Máx.: 10 Nm
(7,3756 ft.lb)- Velocidad de rotación
Mín.: 0 rpm
(0 rad.min-1)Máx.: 10.000 rpm
(62.831,85 rad.min-1)
Descripción
Acoplamiento de fuelle metálico en miniatura con eje expansible
Características
Para montaje en eje hueco
Diseño compacto
Bajo momento de inercia
Rango de temperatura
-30 °C a +100 °C (-22 °F a +212 °F)
Diseño
Un cubo de sujeción con un tornillo de sujeción
Eje expansible con elemento de sujeción cónico
Material
Fuelle: acero inoxidable de alta calidad
Cubo de sujeción: aluminio
Eje expansible: acero
Cono interior: acero
Propiedades
Información general
Vida útil
Los acoplamientos de fuelle R+W son resistentes a la fatiga y libres de desgaste para una vida útil infinita, siempre que no se superen los límites técnicos
Juego de ajuste
Juego total eje / cubo de 0,01 - 0,05 mm
Soluciones especiales
Diversos materiales, tolerancias, dimensiones y prestaciones disponibles para aplicaciones personalizadas bajo pedido
ATEX (opcional)
Para uso en zonas peligrosas 1/21 y 2/22, el fuelle metálico ha sido autorizado según la directiva 94/9/EG y está disponible con certificación
---
