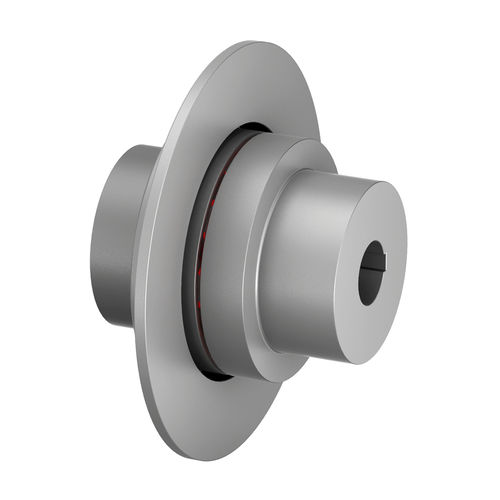

Acoplamiento flexible a la torsión TNM ETW

de enlace elastómerode mandíbulasde garras

Diseño en dos partes con disco de freno - Disco de freno de fundición nodular de grafito El acoplamiento RINGFEDER® TNM ETW es un acoplamiento de garras elástico a la torsión y a prueba de golpes con disco de freno. Compensan desalineaciones angulares, radiales y axiales del eje dentro de tolerancias fijas. El par se transmite a través de un anillo de transición elástico. El anillo de transición elástico de caucho sintético (Pb) amortigua los golpes y las vibraciones de torsión, es resistente al aceite, insensible a la temperatura y normalmente conductor de la electricidad. Esto evita, entre otras cosas, las indeseables cargas estáticas. El acoplamiento puede utilizarse para cualquier sentido de giro e instalarse en cualquier posición. INTRODUCCIÓN El acoplamiento elástico a la rotación de la serie RINGFEDER® TNM es flexible en todas las direcciones y, por lo tanto, compensa las desalineaciones angulares, paralelas y axiales de los ejes de las máquinas conectadas. Las desalineaciones pueden deberse, por ejemplo, a un montaje impreciso, a movimientos térmicos o a fenómenos de asentamiento. Evitar la vibración torsional Gracias a la elasticidad rotacional del acoplamiento, las vibraciones torsionales peligrosas del rango de funcionamiento de la maquinaria de la planta pueden transferirse a rangos de velocidad rotacional en los que no cabe esperar efectos negativos. Los anillos intermedios elásticos poseen una elevada capacidad de amortiguación del material que hace posible que los acoplamientos mantengan dentro de unos límites los aumentos de resonancia al pasar por rangos de velocidad peligrosos, protegiendo así las máquinas acopladas contra daños.
