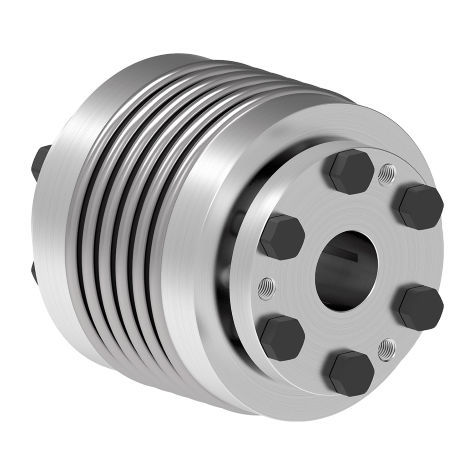

Acoplamiento de fuelle GWB AK
para transmisión marinade ejecon medida de par

acoplamiento de fuelle
acoplamiento de fuelle
acoplamiento de fuelle
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
de fuelle
Uso previsto
para transmisión marina, de eje
Otras características
con medida de par, compacto, sin contragolpe, sin mantenimiento, de fuelle metálico, de acero inoxidable, de aluminio, para alto par
Par

Mín.: 36 Nm
(26,5522 ft.lb)

Máx.: 5.000 Nm
(3.687,8107 ft.lb)

Velocidad de rotación

Mín.: 2.800 rpm
(17.592,92 rad.min-1)

Máx.: 11.000 rpm
(69.115,04 rad.min-1)

Descripción

Los acoplamientos de fuelle metálico de la serie 'AK' han sido diseñados especialmente para la transmisión sin holguras de pares elevados de hasta 5.000 Nm. Los elementos se montan en los componentes de accionamiento y de arrastre con casquillos de sujeción cónicos. Según el tamaño requerido, el acoplamiento se fabricará con cubos de aluminio o de acero inoxidable. Además, AK garantiza un funcionamiento concéntrico perfecto. Características Transmisión del par sin holguras Alta rigidez torsional, precisión en la transmisión del ángulo de rotación Distinta rigidez torsional Diseño compacto, bajo momento de inercia Fuelle metálico de acero inoxidable Montaje sencillo y seguro Compensación de la desalineación radial, axial y angular Libre de desgaste, sin mantenimiento, sin paradas No es sensible a temperaturas entre -30°C y + 100°C Pares nominales entre 0,1 - 5000 Nm Ventajas 100% de inspección y trazabilidad a través del marcado individual Pares más altos en las mismas dimensiones Diseño compacto Rangos de perforación ampliados Soluciones específicas para el cliente Mayor seguridad en la aplicación, p. ej., no hay pares de apriete erróneos de los tornillos Los acoplamientos de fuelle metálico sin holgura se utilizan en el sector de la ingeniería mecánica, donde un par o un movimiento de rotación tiene que ser transmitido de eje a eje con la máxima precisión de ángulo.

---
