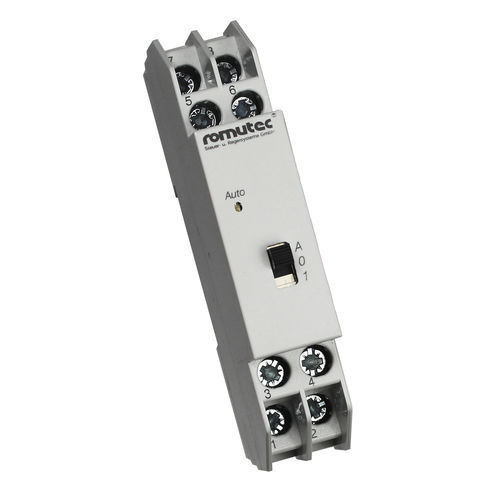

Módulo de relé de conmutación FE02

DCACelectromecánica

Información del producto
La unidad funcional FE02 proporciona un nivel de control manual con función de emergencia para un accionamiento de una etapa. El módulo incluye un interruptor deslizante con posiciones Auto‑0‑1; en el estado de entrega la posición Auto es libre de potencial y está encaminada al borne. El enrutamiento de la retroalimentación en posición manual puede modificarse internamente mediante el puente J1. Un contacto de relé conmutador sin potencial por unidad de control permite conmutar directamente contactores de potencia. El relé en Auto se controla mediante una salida DDC/PLC. Un LED indica el estado del relé; el color (rojo o verde) se selecciona mediante el puente J2 y puede activar un mensaje colectivo en un FE04 mediante el puente J3. Tensión de control del relé en estado de entrega: 8–24 V CA/CC. El control con GND (AC‑COM) puede activarse mediante el puente J4. Los puentes están ubicados en el interior del módulo y son accesibles tras abrir con cuidado la caja con un destornillador plano.

Función / Características

• Nivel de control manual con función de emergencia para accionamiento de una etapa
• Interruptor deslizante posiciones: Auto - 0 - 1
• Posición Auto libre de potencial y encaminada a borne en estado de entrega
• Puentecillo interno J1: cambiar el enrutamiento de la retroalimentación en posición manual
• Contacto de relé conmutador sin potencial por unidad para conmutación directa de contactores de potencia (observar la carga de contacto)
• Relé controlado por salida DDC/PLC en posición Auto
• Indicador LED para estado del relé; color seleccionable mediante puente J2 (rojo o verde)
• El LED puede activar un mensaje colectivo en FE04 mediante J3
• Tensión de control del relé (estado de entrega): 8 V a 24 V CA/CC
• Control seleccionable con GND (AC‑COM) mediante puente J4
• Puentes accesibles dentro del módulo (modificables tras abrir con cuidado la caja)

Designaciones de bornes y datos eléctricos
Los bornes están numerados según la posición del módulo dentro de la carcasa (p. ej. 3.6 = ranura 3, borne 6). En la lista siguiente X indica la posición del módulo.

• Borne X.1: alimentación GND
• Borne X.2: alimentación 24 V AC o CC
• Borne X.3, X.4: retroalimentación del interruptor en posición Auto o Manual, libre de potencial, máx. 28 V CA/CC, máx. 5 A, 100 VA
• Borne X.5: contacto NC del relé
• Borne X.6: entrada de control del relé, 8 V a 24 V AC o CC. Control con GND (AC‑COM) seleccionable vía J4.
• Borne X.7: contacto NO del relé
• Borne X.8: COM del relé, máx. 250 V AC, máx. 5 A, 1250 VA

Datos mecánicos
Dimensiones externas (An × Al × Pr): 17,5 × 90 × 58 mm.

Notas adicionales
Observar las cargas de los contactos del relé al conmutar contactores de potencia. Los puentes están dentro del módulo y requieren apertura cuidadosa de la carcasa para su modificación. Selección del color LED y activación de mensaje colectivo disponibles mediante puentes dedicados.

Especificaciones técnicas

• Denominación del modelo: FE02
• Función: nivel de control manual para accionamiento de una etapa con función de emergencia
• Posiciones del interruptor: Auto - 0 - 1
• Relé: contacto conmutador sin potencial por unidad de control
• Tensión de control (estado de entrega): 8 V a 24 V CA/CC
• Contactos de retroalimentación (X.3, X.4): sin potencial, máx. 28 V CA/CC, máx. 5 A, 100 VA
• COM del relé (X.8): máx. 250 V AC, máx. 5 A, 1250 VA
• Modo de control seleccionable: GND (AC‑COM) vía J4
• Indicador LED de estado con color seleccionable vía J2; mensaje colectivo vía J3
• Puentes: J1 (retroalimentación manual), J2 (color LED), J3 (mensaje colectivo), J4 (control GND)
• Dimensiones externas: 17,5 × 90 × 58 mm (An × Al × Pr)
• Peso: 0,061 kg
