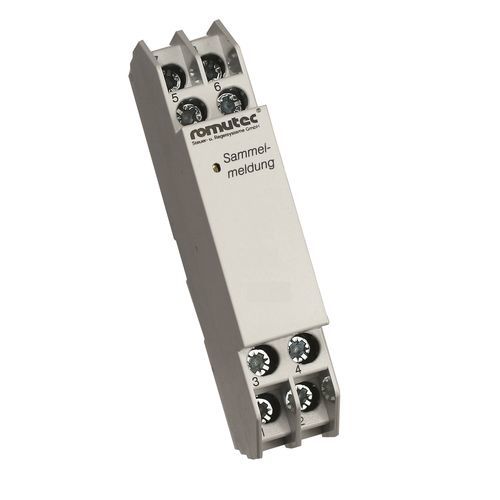

Módulo de relé AC FE05

electromecánicaDCde conmutación

Información del producto
El módulo relé de acoplamiento FE05 convierte tensiones de control de muy baja tensión procedentes de controladores DDC/PLC en un contacto conmutado sin potencial para accionar equipos con tensiones de alimentación distintas. El módulo incluye un relé de acoplamiento con contactos NC y NO y se acciona con 8–24 V AC/DC. El LED asignado indica el estado de funcionamiento (verde / amarillo / rojo). Los puentes internos son intercambiables. La base de la carcasa puede retirarse con un destornillador de cabeza plana para acceder a los insertos; los insertos individuales pueden extraerse tirando con cuidado. Los textos de los mensajes son fijos por defecto; textos personalizados y rotulación con número de dispositivo disponibles con cargo adicional.

Designación de bornes (bornes X = posición del módulo)

• Bornes X.1: Masa de alimentación (GND)
• Bornes X.2: Alimentación 24 V AC o DC
• Bornes X.3: Entrada de control del relé, 8–24 V AC o DC
• Bornes X.4: n.c.
• Bornes X.5: Contacto NC del relé
• Bornes X.6: n.c.
• Bornes X.7: Contacto NO del relé
• Bornes X.8: Común del relé (COM), máx. 250 V AC, máx. 5 A, 1250 VA

Dimensiones / montaje
Dimensiones externas (An x Al x Pr): 17.5 x 90 x 58 mm

Detalles adicionales del producto
Indicación LED: el LED asignado se ilumina en verde, amarillo o rojo para indicar el estado de funcionamiento. Puentes: puentes intercambiables ubicados en el interior del módulo. Carcasa: base extraíble con destornillador de cabeza plana para acceder a los insertos. Tipo de contacto: contacto conmutado sin potencial adecuado para accionar equipos con distintas tensiones de alimentación (observar la carga del contacto). Personalización: textos fijos por defecto; textos personalizados y numeración de equipo disponibles con coste adicional.

Especificaciones técnicas

• Modelo: FE05
• Función: relé de acoplamiento para convertir tensiones de control de muy baja tensión en contactos sin potencial
• Tensión de control: 8 - 24 V AC / DC
• Tensión de alimentación (bornes): 24 V AC o DC (Bornes X.2), GND (Bornes X.1)
• Contactos del relé: contactos NC y NO más COM; capacidad COM máx. 250 V AC, máx. 5 A, 1250 VA
• Dimensiones externas: 17.5 x 90 x 58 mm (An x Al x Pr)
• Peso: 0,056 kg
• Indicación estado LED: verde / amarillo / rojo
• Montaje / acceso: base extraíble, insertos extraíbles; puentes internos configurables
• Número de producto / SKU: 00002999
• Fabricante: romutec Steuer- und Regelsysteme GmbH
