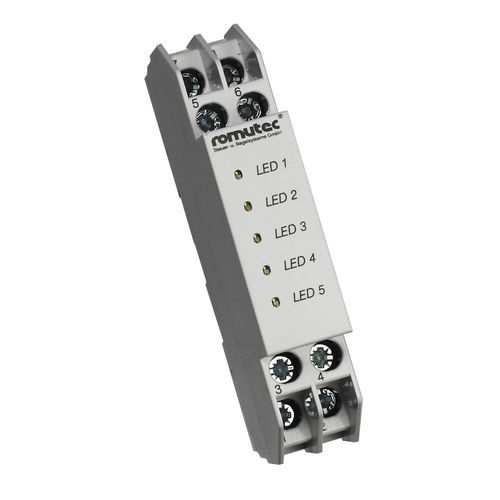

Dispositivo de señalización FE01

Información del producto
Unidad funcional FE01 – 5 mensajes de estado. El módulo de señalización FE01 se utiliza para indicar mensajes de operación, estado y avería externos (por ejemplo: compuertas cortafuego, heladas, filtros, correas en V). El módulo dispone de cinco LED dobles cuya coloración (rojo o verde) se selecciona mediante puentes. Existen puentes especiales de 3 polos como accesorio para codificar señales en amarillo. La función de las entradas también se configura mediante puentes: principio en reposo con supervisión de rotura de cable o principio en trabajo (contacto normalmente abierto). Todas las LED pueden enlazarse para disparar un mensaje colectivo en el módulo FE04 mediante un puente. Se dispone de una borne de señal colectiva (borne X.8) para estas señales (24 V CC, máx. 100 mA). Los puentes se sitúan en el interior del módulo y son reemplazables. La base de la carcasa puede retirarse por la parte superior con un destornillador plano para acceder a los insertos; los insertos individuales pueden retirarse tirando con cuidado. Los textos de mensaje son fijos por defecto, pero se pueden personalizar por un coste adicional. Es posible aplicar numeración de equipos.

Características clave

• Módulo de señalización con 5 LED dobles (color seleccionable por puente: rojo/verde)
• Función de entrada seleccionable por puente: principio en reposo con supervisión de rotura de cable o principio en trabajo (NA)
• Salida de señal colectiva (borne X.8) para mensajes colectivos, 24 V CC, máx. 100 mA
• Puentes internos para configurar color de LED, función de entrada y mensaje colectivo
• Base de la carcasa extraíble para acceso e inserción/retirada de módulos
• Textos de mensaje fijos por defecto; personalización disponible con coste adicional; numeración de equipos posible

Borneado / Asignación de bornes (posición del módulo indicada como X)

• Borne X.1: Masa de alimentación (GND)
• Borne X.2: Alimentación 24 V AC o DC
• Borne X.3: LED 4 (DI5), activación con 24 V AC o DC
• Borne X.4: LED 5 (DI4), activación con 24 V AC o DC
• Borne X.5: LED 2 (DI3), activación con 24 V AC o DC
• Borne X.6: LED 3 (DI2), activación con 24 V AC o DC
• Borne X.7: LED 1 (DI1), activación con 24 V AC o DC
• Borne X.8: Salida de señal colectiva (24 V DC, máx. 100 mA) — cualquier LED de este módulo enchufable conectado a CS dispara un mensaje colectivo en este borne

Notas mecánicas / de instalación

• Base de la carcasa extraíble por la parte superior con destornillador plano
• Insertos individuales extraíbles tirando con cuidado tras retirar la base
• Puentes internos accesibles para cambios de configuración

Especificaciones técnicas

• Modelo: FE01
• Número de producto / SKU: 00002990
• Fabricante / Marca: romutec Steuer- und Regelsysteme GmbH
• Alimentación: 24 V AC o DC (bornes X.1 = GND, X.2 = 24 V)
• LED: 5 LED dobles, color seleccionable mediante puentes (rojo/verde); puente opcional de 3 polos para codificación en amarillo
• Control de entrada: seleccionable por puente — principio en reposo con supervisión de rotura de cable o principio en trabajo (NA)
• Señal colectiva: Borne X.8, 24 V DC, máx. 100 mA
• Dimensiones exteriores (A x An x P): 17,5 x 90 x 58 mm
• Peso: 0,057 kg
• Carcasa: base extraíble para acceso a los insertos
• Personalización: textos de mensaje personalizables con coste adicional; numeración de equipos disponible
