Transmisor de señal analógico para instrumentación FE03

industrialpara medición de corrientepara medición de resistencia

Información del producto

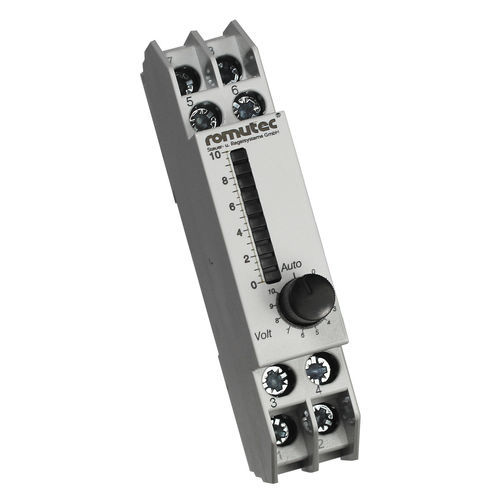

Unidad funcional FE03 – módulo transmisor analógico con anulación manual. El equipo permite la anulación manual de la salida analógica para actuadores continuos mediante un potenciómetro integrado. Se monta en riel DIN. El potenciómetro giratorio Auto/Manual selecciona el modo de salida: en Auto la señal la determina el sistema de control; en Manual la salida se ajusta de forma continua en el rango 0-10V (o 0-20mA) mediante el potenciómetro. Un indicador de barras de 10 LED muestra el nivel de salida. Los tipos de señal de entrada y salida son seleccionables de forma independiente mediante puentes internos (p. ej. entrada 0-10V, salida 0-20mA), lo que permite la conversión de señal. Ajuste de fábrica: entrada y salida = 0-10V. La realimentación automática se enruta a través de un relé a los terminales X.7 (COM) y X.8 (NO); el contacto es NO por defecto y puede codificarse como NC mediante el puente J3 (observar la carga del contacto). Los puentes están ubicados dentro del módulo y pueden cambiarse tras abrir cuidadosamente con un destornillador plano. Las entradas y salidas no están galvanicamente aisladas.

Datos técnicos
Asignación de bornes y notas
La numeración de los bornes sigue la posición del módulo dentro del armario: la designación 3.6 significa ranura de módulo 3, borne 6. En la lista de bornes que sigue, la posición del módulo está marcada como X.

• Borne X.1: Masa de alimentación (GND)
• Borne X.2: Alimentación 24V AC o DC
• Borne X.3: Entrada analógica GND
• Borne X.4: Entrada analógica 0-10V o 0-20mA ajustable mediante puente J1
• Borne X.5: Salida analógica GND
• Borne X.6: Salida analógica 0-10V o 0-20mA ajustable mediante puente J2
• Borne X.7: Común del relé (COM), máx. 250V AC, máx. 2A, 62.5VA
• Borne X.8: Contacto del relé (NO), puede codificarse como NC mediante puente J3

Dimensiones
Dimensiones externas: A x A x F 17.5 x 90 x 58 mm

Especificaciones técnicas

• Modelo: FE03
• Función: 1x transmisor analógico / módulo codificador analógico con anulación manual
• Rango de salida ajustable: 0-10V o 0-20mA (seleccionable)
• Entrada seleccionable: 0-10V o 0-20mA mediante puente J1
• Salida seleccionable: 0-10V o 0-20mA mediante puente J2
• Indicador en barra: 10 LED que indican el nivel de salida
• Selector Auto/Manual (potenciómetro giratorio) para señal automática o ajuste manual
• Realimentación automática a través de relé a los bornes X.7 (COM) y X.8 (NO) – relé codificable en NC mediante J3; capacidad del relé máx. 250V AC, máx. 2A, 62.5VA
• Entradas y salidas no galvanicamente aisladas
• Alimentación: 24V AC o DC
• Montaje: riel DIN
• Dimensiones externas: 17.5 x 90 x 58 mm
• Peso: 0.06 kg
