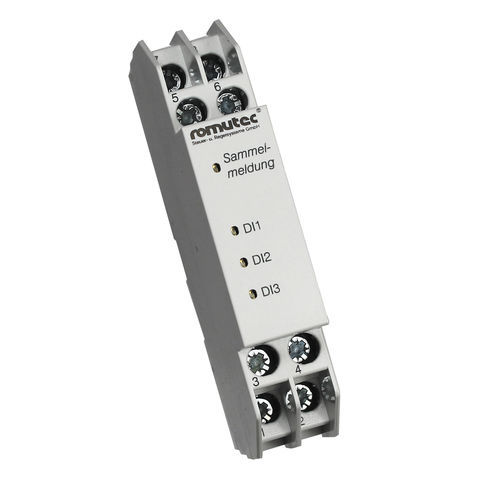

Módulo de alarma FE04

Descripción del producto
El módulo de señalización colectiva FE04 reenvía mensajes colectivos mediante un contacto de relé sin potencial. Dispone de tres LED libremente configurables (rojo/verde) que se pueden asignar a la señalización colectiva. Las LED configuradas para señalización colectiva activan el relé de señalización mediante puentes de corte (jumpers) en la placa. También hay un bornes de señalización colectiva para señales de 24V DC (máx. 100 mA).

Características clave

• Modelo: FE04
• Fabricante: romutec Steuer- und Regelsysteme GmbH
• Número de producto (SKU): 00002994
• Peso: 0,059 kg
• Alimentación: 24V AC o DC
• Control de LED: 24V AC o DC (3 LED libremente configurables)
• Carga del contacto del relé de señalización colectiva: máx. 250V AC, 5A, 1250 VA
• Bornes de señalización colectiva (para señales 24V DC): máx. 100 mA
• Puentes (jumpers): ubicados en el módulo y modificables para permitir que las LED activen mensajes colectivos
• Personalización: textos de mensaje fijos por defecto, personalizables con coste adicional; se puede aplicar numeración de equipos

Asignación de bornes

• Bornes X.1: Masa de alimentación (GND)
• Bornes X.2: Alimentación 24V AC o DC
• Bornes X.3: LED 2 (DI2), control con 24V AC o DC
• Bornes X.4: LED 3 (DI3), control con 24V AC o DC
• Bornes X.5: Relé de señalización colectiva, contacto NC
• Bornes X.6: LED 1 (DI1), control con 24V AC o DC
• Bornes X.7: Relé de señalización colectiva, contacto NO
• Bornes X.8: Relé de señalización colectiva, común (COM) — carga del contacto máx. 250V AC, 5A, 1250 VA

Dimensiones mecánicas e instalación
An x Al x Pr: 17,5 x 90 x 58 mm. La base de la carcasa se puede quitar con un destornillador plano en la parte superior del dispositivo. Los inserts individuales se pueden retirar tirando con cuidado. Los jumpers son accesibles dentro del módulo para la configuración.

Pedidos e información adicional
Los textos de los mensajes son fijos por defecto pero pueden personalizarse según los requisitos del cliente con un coste adicional. Se puede aplicar la numeración de equipos bajo petición. Para instrucciones detalladas de instalación y cableado, consulte la documentación del fabricante o contacte con romutec Steuer- und Regelsysteme GmbH.
