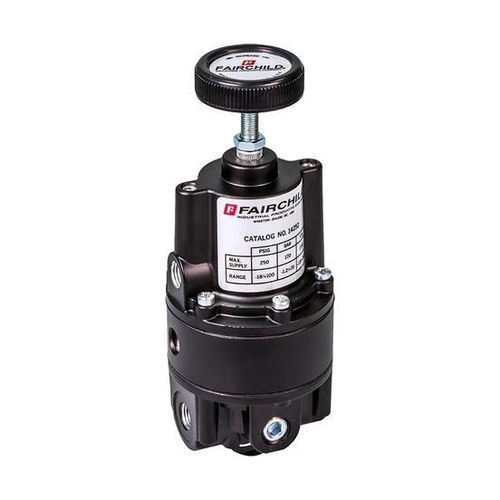

Relé neumático de desplazamiento M14

de control

Descripción Diseñado para aplicaciones que requieren una presión de salida igual a la suma de una señal de entrada controlada y un sesgo de resorte fijo. El relé neumático de polarización Rotork Fairchild Model 14 (M14) permite polarización positiva o negativa en una sola unidad. La presión de salida sigue la relación Po = Ps + K; donde Po es la presión de salida, Ps es la presión de señal y K es la constante combinada del resorte.

Características clave

• La salida es la suma del sesgo de resorte (ajustado con el tornillo de rango) más la señal neumática (Po = Ps + K)
• Sensibilidad de control de 1/2" columna de agua para aplicaciones de precisión
• Válvula de suministro equilibrada que minimiza los efectos de la variación de la presión de suministro
• Diseño con tubo aspirador que reduce la caída de presión aguas abajo bajo flujo
• Cámara de control separada que aísla el diafragma del flujo principal para evitar oscilar y zumbidos
• Soporte de montaje disponible para instalación in situ
• Certificado para su uso en todos los territorios y provincias de Canadá

Especificaciones técnicas

• Modelo: M14 (Model 14) — Relé de polarización positivo y negativo
• Función: Proporciona presión de salida igual a la presión de señal más o menos un sesgo de resorte fijo (Po = Ps + K)
• Sensibilidad de control: 1/2" columna de agua
• Diseño: válvula de suministro equilibrada; tubo aspirador para minimizar la caída; cámara de control separada para evitar oscilaciones/zumbidos
• Montaje: soporte de montaje disponible para instalación in situ
• Aprobaciones: certificado para su uso en todos los territorios y provincias de Canadá

Aplicaciones

• Sistemas de control industrial y posicionadores neumáticos
• Control de procesos e instrumentación que requieren calado de presión preciso
• Control de actuadores HVAC y automatización de válvulas
