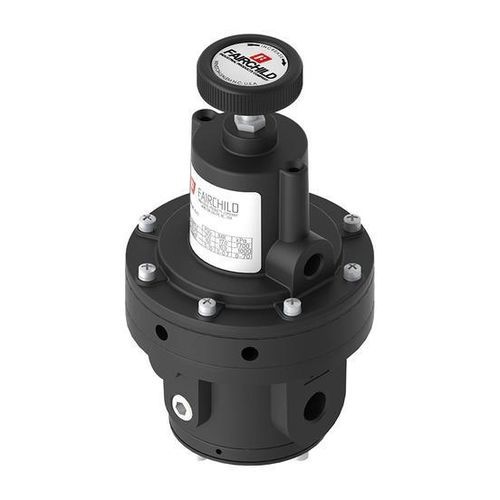

Relé neumático de desplazamiento M1500A

de cálculosde control

Descripción
El relé de sesgo positivo modelo 1500 está diseñado para aplicaciones que requieren una presión de salida igual a la suma de una señal neumática de entrada controlada y un sesgo fijo. Este relé neumático ofrece alto caudal de salida manteniendo una presión de salida que representa la presión de la señal de entrada más un sesgo preajustado, adecuado para el control preciso de válvulas y actuadores.

Características

• La salida del relé es la suma del sesgo del muelle, ajustado con el tornillo de rango, más una señal neumática de entrada (Po = Ps + K), donde Po es la presión de salida, Ps la presión de la señal y K el sesgo del muelle ajustado por el tornillo de rango.
• Sensibilidad de control de 1 pulgada columna de agua para aplicaciones de precisión.
• Grandes válvulas de suministro y escape que proporcionan altos caudales de avance y escape.
• Asientos de válvula de suministro y escape blandos para minimizar el consumo de aire.
• Una válvula de suministro equilibrada minimiza el efecto de las variaciones de presión de suministro.
• El diseño del tubo aspirador compensa la caída de presión aguas abajo en condiciones de flujo.
• Una cámara de control separada aísla el diafragma del flujo principal para eliminar oscilaciones y zumbidos.
• La construcción de la unidad permite que el modelo 1500A sea reparado en línea sin retirarlo de la tubería.

Especificaciones técnicas

• Marca: Fairchild
• Modelo: M1500A
• Familia de producto: FAIRCHILD - Relays
• Función: Relé neumático de sesgo positivo de alto caudal (salida = señal de entrada + sesgo preajustado)
• Fórmula de salida: Po = Ps + K (Po = presión de salida, Ps = presión de la señal, K = sesgo del muelle)
• Control / sensibilidad: 1 pulgada columna de agua
• Diseño: grandes válvulas de suministro y escape, asientos de válvula blandos, válvula de suministro equilibrada, tubo aspirador, cámara de control separada
• Mantenimiento: reparable en línea (se puede realizar mantenimiento sin retirar de la tubería)
