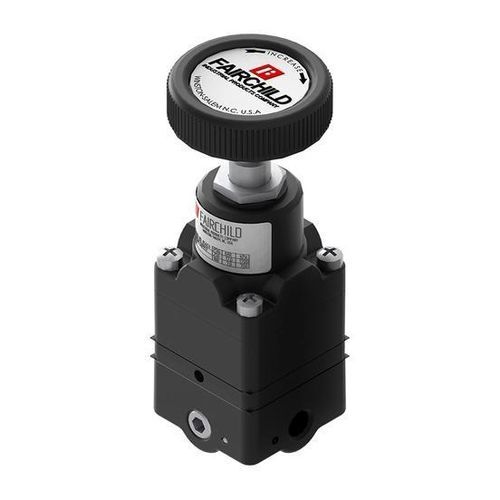

Relé neumático de desplazamiento M85D

de cálculosde control

Descripción del producto
El modelo M85D, relé de polarización positiva multietapas, es un control de precisión pilotado que combina la sensibilidad de un regulador de presión de precisión con capacidad de polarización positiva. Este dispositivo compacto ofrece una capacidad de salida inusualmente alta con un consumo de aire mínimo y protege frente a variaciones de presión de suministro o salida.

Características

• Recomendado para servicio de extremo cerrado, alimentación de paneles de instrumentos y sistemas que requieren mantenimiento preciso de presión y polarización de instrumentos
• Salida definida por PO = PS + K, donde PO es presión de salida, PS es presión de señal y K es la constante del muelle
• Operación piloto en dos etapas para control preciso de los puntos de ajuste
• Capacidad de flujo de 14 SCFM en una unidad compacta para aplicaciones de alto caudal o respuesta rápida
• Bajo consumo de aire para preservar aire comprimido y gases costosos
• Tamaño compacto para instalación en espacios reducidos
• Disponible en puertos estándar 1/8" , 1/4" y 3/8" para fácil integración

Especificaciones técnicas

• Modelo: M85D (Multi-Stage Positive Bias Relay)
• Funcionamiento: Pilotado, piloto en dos etapas
• Función: Relé de polarización positiva; mantenimiento preciso de presión y polarización de instrumentos
• Expresión: PO = PS + K (PO = presión de salida, PS = presión de señal, K = constante del muelle)
• Capacidad de flujo: 14 SCFM
• Consumo de aire: Bajo
• Capacidad de salida: Alta capacidad de salida en relación con el tamaño de la unidad
• Protección: Ofrece protección frente a variaciones de presión de suministro o salida
• Tamaños de puerto: 1/8" , 1/4" y 3/8" puertos estándar
• Montaje/tamaño: Compacto para instalación en espacios limitados
• Aplicaciones recomendadas: Servicio de extremo cerrado, alimentación de paneles de instrumentos, sistemas que requieren mantenimiento preciso de presión y polarización de instrumentos
