Relé neumático de cálculos Model 22

de desplazamientoinversor

Descripción general

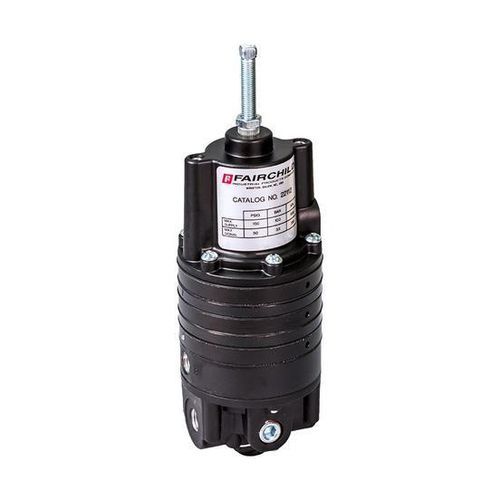

El relé de cálculo neumático modelo M22 proporciona procesamiento de señales neumáticas con múltiples entradas para control industrial. Admite funciones de promediado, diferencial, inversión y totalización, y puede configurarse para operar como una válvula ON‑OFF rápida.

Características clave

• Hasta cuatro entradas neumáticas para control por múltiples elementos o aplicaciones de anulación.
• Operación ON‑OFF configurable con conexión de realimentación para acción rápida de apertura/cierre total.
• Pequeña fuga a través del asiento de alivio que garantiza respuesta rápida a señales de baja intensidad.
• Rango de polarización ajustable, positivo y negativo, de -18 a +15 psig.
• Dos puertos para manómetros situados a 90° respecto a la alimentación y la salida para instalación flexible.
• Opciones de montaje en línea o en panel para una instalación en campo sencilla.

Funciones

• Promediado
• Diferencial
• Inversión
• Totalización
• Operación de válvula ON‑OFF (apertura/cierre total rápido con realimentación)

Especificaciones técnicas

• Designación del modelo: Modelo M22 (relé de cálculo neumático)
• Entradas: Hasta 4 entradas neumáticas
• Polarización: Polarización positiva y negativa disponible
• Rango de polarización ajustable: -18 a +15 psig
• Respuesta: Pequeña fuga a través del asiento de alivio para respuesta rápida
• Puertos para manómetros: Dos, situados a 90° de la alimentación y la salida
• Montaje: En línea o en panel
• Configuraciones: Varias configuraciones para adaptarse a los requisitos de aplicación
• Comportamiento especial: Puede accionarse a plena apertura o cierre mediante realimentación a la cámara de señal
