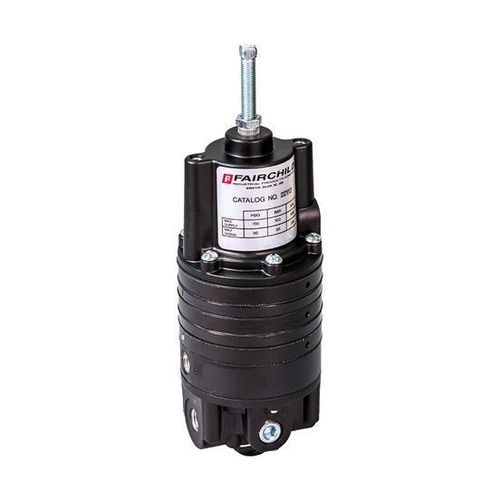

Relé neumático de desplazamiento Model 22

de cálculosde controlinversor

Descripción del producto
El relé calculador neumático modelo 22 es una válvula de control diseñada para realizar funciones de promediado, diferencial, inversión y totalización. Acepta hasta cuatro entradas neumáticas y proporciona polarización positiva y negativa ajustable en un amplio rango. La unidad se ofrece en múltiples configuraciones para adaptarse a diversas aplicaciones de control de procesos.

Características clave

• Hasta cuatro entradas para control por varios elementos o anulación
• Opera como control modulante o como válvula ON-OFF con acción rápida totalmente abierta/totalmente cerrada
• Pequeña fuga en el asiento de alivio que asegura respuesta rápida a señales pequeñas
• Rango de polarización ajustable de -18 a +15 psig
• Dos puertos para manómetro ubicados 90° respecto a suministro y salida para mayor versatilidad de instalación
• Montaje en línea o en panel para una instalación de campo sencilla

Especificaciones técnicas

• Funciones: promediado, diferencial, inversión, totalización
• Entradas: hasta cuatro entradas neumáticas
• Polarización: polarización positiva y negativa ajustable; rango -18 a +15 psig
• Modos de operación: control modulante o operación ON-OFF rápida mediante lazo de realimentación
• Fuga: pequeña fuga en el asiento de alivio para respuesta rápida
• Puertos: dos puertos para manómetro a 90° del suministro y la salida
• Montaje: montaje en línea o en panel
• Disponibilidad: múltiples configuraciones para cubrir requerimientos de aplicación
