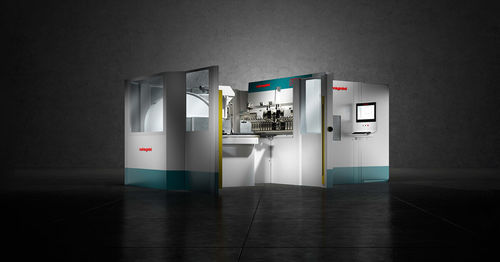

Curvadora de chapa PX

automáticacon asistencia digitalde formado

Resumen
La PX es una plegadora de paneles compacta y automática diseñada para producir piezas unitarias, kits y pequeñas series con flexibilidad. Combina herramientas de plegado universales en ciclo, ciclos automáticos de manipulación, control adaptativo y conectividad Industry 4.0 para mantener la repetibilidad en materiales y producciones mixtas.

Características clave

• Herramientas de plegado universales: cuchilla superior/inferior, contracuchilla y pisador que se adaptan automáticamente en ciclo a una amplia gama de espesores y materiales sin re-equipamiento manual.
• Ciclos automáticos de plegado y manipulado que permiten alta productividad (ciclos avanzados promedian hasta 17 plegados/min).
• Control adaptativo (bending formula, MAC3.0): sensores y algoritmos detectan variaciones del material (deflexión, temperatura, espesor) y ajustan parámetros para reducir desperdicio y retrabajo.
• Seguridad: marcado CE; carga/descarga controlada por barreras ópticas para protección del operario.
• Integración robótica: interfaz CI para robot de carga/descarga (robot colocado a la izquierda) y pared lateral extraíble para instalación; opción P-Robot para producción autónoma de kits/lotes/pieza única.
• Conectividad y software: FACE HMI para operación intuitiva; LINKS, STREAM y OPS para IoT, programación y gestión de producción / integración ERP.

Cómo funciona (resumen)
Cuatro herramientas universales (cuchilla sup/inf, contracuchilla, pisador) trabajan en ciclo para procesar materiales mecanizables (rango típico 0,5–2,5 mm) sin detener la máquina para cambiar herramientas. La chapa se referencia una vez contra topes mecánicos controlados; el plegado se realiza mediante movimientos interpolados controlados y la fórmula de plegado define fuerza y movimiento en tiempo real para asegurar precisión y repetibilidad.

Aplicaciones / Ejemplos

• Plegado de puertas de frigorífico en acero inoxidable y cajones de chapa de pequeño espesor.
• Producción de piezas individuales, ensamblados en kit y lotes unitarios sin re-equipamiento manual gracias a la adaptación automática del pisador.

Datos técnicos (tabla)
Modelo: PX
Longitud máxima del formato en entrada (mm): 2495
Anchura máxima del formato en entrada (mm): 1600
Diagonal máxima que puede rotarse (mm): 2500
Longitud máxima de plegado (mm): 2180
Altura máxima de plegado (mm): 203
Fuerza máxima de plegado (kN): 330
Fuerza máxima de sujeción (kN): 530
Espesor mínimo (mm): 0.4
Espesor máximo y ángulo de plegado acero, UTS 410 N/mm2 (mm): 3.2 (±90°) / 2.5 (±120°) / 2.1 (±135°)
Espesor máximo y ángulo de plegado acero inoxidable, UTS 660 N/mm2 (mm): 2.5 (±90°) / 2.1 (±120°) / 1.6 (±130°)
Espesor máximo y ángulo de plegado aluminio, UTS 265 N/mm2 (mm): 4.0 (±120°) / 3.5 (±130°)
Potencia media absorbida (kW): 5
Nivel de ruido (Directiva Máquinas 2006/42/CE) (dB): 70

Características / especificaciones técnicas

• Modelo: PX
• Herramientas universales: cuchilla sup/inf, contracuchilla, pisador (adaptación automática en ciclo)
• Formato entrada máx.: longitud 2495 mm x anchura 1600 mm; diagonal rotativa máx.: 2500 mm
• Longitud máxima de plegado: 2180 mm; altura máx. de plegado: 203 mm
• Fuerza máxima de plegado: 330 kN; fuerza máxima de sujeción: 530 kN
• Espesores procesables: desde 0,4 mm; límites máximos según material y ángulo (ver tabla)
• Potencia media: 5 kW; nivel de ruido: 70 dB
• Normas & seguridad: marcado CE; barreras ópticas para carga/descarga
• Software & conectividad: FACE HMI; LINKS, STREAM, OPS; control adaptativo MAC3.0
• Opciones: interfaz CI para robot; configuración P-Robot
