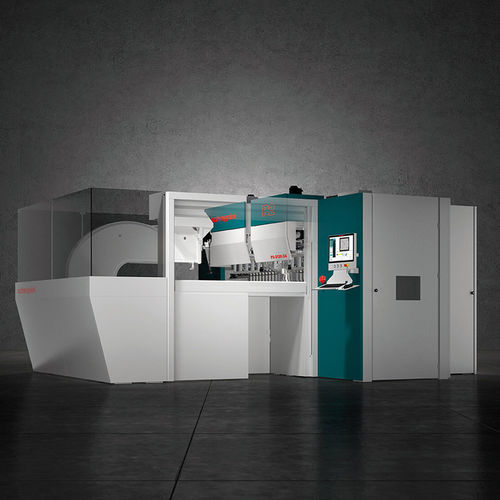

Curvadora hidráulica P2 series

de chapaautomáticacon asistencia digital

Resumen
La P2 de Salvagnini combina productividad (ciclos automáticos de plegado y manipulado) y flexibilidad mediante herramientas de plegado universales que se adaptan a la geometría del panel durante el ciclo. Diseñada para producción en kit, unidades singulares y lotes mixtos, ofrece manipulación automática, adaptación de herramientas y compensación en tiempo real basada en sensores.

Principales ventajas

• Ciclos automáticos de plegado y manipulado para alto rendimiento
• Herramientas universales en ciclo (cuchilla superior/inferior, contracuchilla, pisador) que se adaptan sin reconfiguración manual
• Apta para producción unitaria, en kit y pequeños lotes
• Sistema adaptativo MAC3.0: sensores y fórmula de plegado que compensan variaciones de material y entorno en tiempo real
• Bajo impacto ambiental: accionamientos Direct Drive y circuito de aceite cerrado de larga vida
• Conectividad Industria 4.0 mediante LINKS, STREAM y OPS
• Opciones modulares: P-tool, herramientas CLA, CUT, manipulador DPM, integración P-Robot

Principio de funcionamiento
Las cuatro herramientas universales procesan una amplia gama de materiales y espesores (típ. 0,4–3,2 mm) durante el ciclo sin paradas. La chapa se centra una vez contra topes mecánicos controlados; los movimientos interpolados de las cuchillas realizan los pliegues en todos los lados minimizando el tiempo de ciclo e incorporando errores de posición en el primer pliegue.

Sistema adaptativo e inteligencia

• MAC3.0: sensores, fórmula de plegado y algoritmos detectan variaciones del material y ajustan parámetros automáticamente
• Fórmula de plegado: calcula fuerzas y movimientos según deflexión, temperatura y espesor para garantizar precisión y repetibilidad
• LINKS / STREAM / OPS: ecosistema software para conectividad, programación e integración en planta

Versatilidad del producto y dispositivos opcionales

• Herramientas auxiliares para geometrías especiales y soluciones de carga/descarga automatizadas (puerta PIN2, robot PIN3)
• P-tool para paneles estrechos, pliegues tubulares o con radio y embutidos intrusivos
• Herramientas CLA: cuchillas auxiliares modulares para pliegues parciales y pliegues cortos
• Opción CUT: P-tool + cuchilla auxiliar para corte secuencial automático de perfiles
• Manipulador DPM: ventosa para piezas estrechas (anchura mínima 105 mm; con P-tool paneles hasta 45 mm)
• P-Robot: integración con robot para producción autónoma en kit o pieza única

Aplicaciones / Ejemplos

• Puertas y paneles de frigoríficos y electrodomésticos
• Puertas de ascensor y puertas en acero galvanizado
• Paneles industriales para automoción, electrodomésticos, HVAC, señalización y subcontratación

Especificaciones técnicas

• Modelo: P2
• Longitud máxima de chapa entrada (mm): P2-1620 1995; P2-2120 2495; P2-2226 2815; P2-2520 2795; P2-3020 3175
• Ancho máximo de chapa entrada (mm): P2-1620 1414; P2-2120 1600; P2-2226 1600; P2-2520 1600; P2-3020 1600
• Diagonal máxima rotatable (mm): P2-1620 2000; P2-2120 2500; P2-2226 2820; P2-2520 3200; P2-3020 3200
• Fuerza máxima de plegado (kN): P2-1620 240; P2-2120 330; P2-2226 590; P2-2520 660; P2-3020 660
• Fuerza máxima de sujeción (kN): P2-1620 380; P2-2120 530; P2-2226 635; P2-2520 1060; P2-3020 1060
• Longitud máxima de plegado (mm): P2-1620 400–1000; P2-2120 1000–1600; P2-2226 2180; P2-2520 2200; P2-3020 2500 / 3048
• Altura máxima de plegado (mm): P2-1620 203; P2-2120 203; P2-2226 260; P2-2520 203; P2-3020 203
• Gama de espesores: min. 0,4 mm; máximo según material y ángulo (ej.: acero UTS 410 N/mm² hasta 3,2 mm a ±90°; inoxidable hasta 2,5 mm a ±90°; aluminio hasta 4,0 mm) — ver tabla técnica para límites detallados
• Potencia media absorbida (kW): 3,0–5,0 según modelo
• Nivel de ruido (dB): típ. 68–69 dB (Directiva Máquinas 2006/42/EC)
