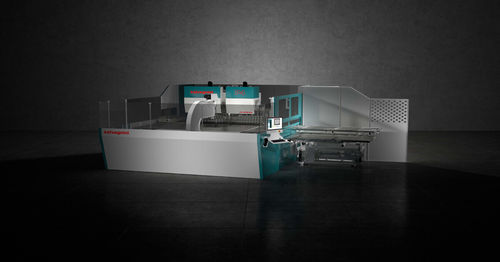

Curvadora neumática P4 series

eléctricade chapaautomática

Resumen
La P4 de Salvagnini es una paneladora automática que integra ciclos automáticos de plegado y manipulación con cuatro herramientas universales (cuchilla superior, cuchilla inferior, contracuchilla y pisador) que se adaptan en ciclo a la geometría del panel. Permite modos de producción flexibles — desde lote unitario y producción en kit hasta series mixtas — sin necesidad de cambio manual de utillaje ni paradas de máquina.

Principales ventajas

• Ciclos automáticos de plegado y manipulación para aumentar el rendimiento y reducir operaciones manuales.
• Herramientas universales que procesan una amplia gama de materiales y espesores (0,5–3,2 mm) durante el mismo ciclo.
• Ajuste automático en ciclo para cambiar sin interrupciones entre producción unitaria, en kit y en serie.
• Concepto de accionamiento sostenible: Direct Drive con actuadores neumáticos/eléctricos para eficiencia energética y seguridad.
• Sistema adaptativo integrado (sensores, fórmula de plegado, MAC3.0) que compensa en tiempo real variaciones de material y ambiente, reduciendo rechazos y retrabajos.
• Conectividad Industria 4.0: LINKS, STREAM y OPS para integración y monitorización.
• Interfaz FACE: HMI unificada e intuitiva.
• Automatización modular: alimentación manual/automática, distintas soluciones de descarga, integración P‑Robot.
• Accesorios opcionales: cuchillas auxiliares CLA, opciones CUT/RP, manipulador DPM para piezas estrechas, etc.

Cómo funciona
Cuatro herramientas universales (cuchilla superior, cuchilla inferior, contracuchilla y pisador) operan en ciclo para procesar espesores de 0,5 a 3,2 mm sin cambios de herramienta. El plegado se realiza mediante movimientos interpolados y controlados de las cuchillas. La chapa se referencía una sola vez contra topes mecánicos para minimizar el tiempo de ciclo; las imprecisiones dimensionales se corrigen en el primer pliegue.

Tecnologías adaptativas y software

• MAC3.0: sensores y algoritmos integrados que miden las características del material en ciclo y compensan automáticamente variaciones de espesor, deformación y temperatura.
• Fórmula de plegado: define fuerzas y movimientos en tiempo real para asegurar precisión y repetibilidad.
• STREAM: suite de programación para reducir tiempos de puesta a punto y mejorar la reactividad del proceso.
• OPS: software de gestión de producción para optimizar el proceso y conectar con ERP/MRP.
• LINKS: solución IoT para monitorización y análisis de eficiencia en tiempo real.

Aplicaciones

• Piezas automotrices y pequeñas piezas estampadas
• Puertas, marcos y paneles de fachada/modulares
• Componentes de ascensores, piezas para refrigeración y electrodomésticos
• Producción mixta de piezas pequeñas y grandes en chapa

Opciones disponibles y equipos auxiliares

• Cuchillas auxiliares CLA: versiones modulares positiva/negativa para pestañas y pliegues cortos.
• CUT: herramienta P + cuchilla auxiliar para corte secuencial automático; cinta de descarga en el porta‑cuchillas para extracción manual.
• Opción RP: dispositivo móvil + herramienta P + cuchilla auxiliar para corte secuencial con cinta de descarga.
• Manipulador DPM: dispositivo de ventosa para piezas estrechas o marcos (anchura mínima 105 mm); con herramienta P específica puede producir paneles hasta ~45 mm.
• P‑Robot: integración robotizada para gestión autónoma de kits, lotes y piezas individuales.

Datos técnicos (resumen)
Modelos: P4-2120 | P4-2226 | P4-2520 | P4-2535 | P4-2720 | P4-3126 | P4-3220 | P4-4020. Las longitudes de entrada, diagonales y longitudes de plegado varían según el modelo (ej.: longitudes máximas de entrada 2495–4000 mm; fuerza máxima de plegado hasta 660 kN; fuerza de sujeción hasta 1060 kN). Espesor mínimo típico 0,5 mm; espesor máximo hasta 3,2 mm según material y ángulo de plegado. Consultar ficha para límites por modelo.

Características técnicas

• Modelo: P4
• Marca: Salvagnini
• Herramientas universales: cuchilla superior, cuchilla inferior, contracuchilla, pisador
• Rango de espesores: normalmente 0,5–3,2 mm (dependiente del material y del ángulo)
• Control adaptativo: MAC3.0
• Suite de software: STREAM, OPS, LINKS
• HMI: FACE
• Opciones de automatización: alimentación manual/automática, descarga robotizada, integración P‑Robot
