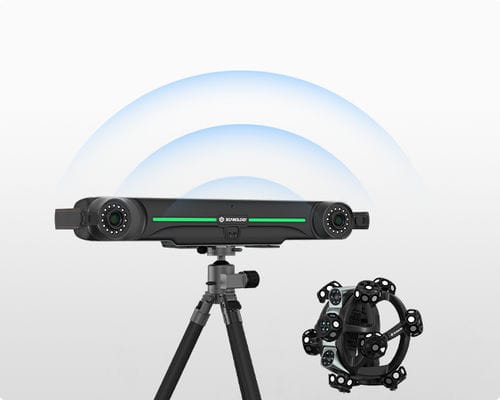

Sistema de escáneo 3D NimbleTrack Gen2

para de bordesde mediciónpara la inspección

Descripción general
NimbleTrack Gen2 de Scanology es un sistema de escaneo 3D óptico inalámbrico que combina adquisición sin marcadores, precisión metrológica y portabilidad. Soporta escaneo 3D óptico de alta resolución y un modo portátil de área amplia mediante proyección láser integrada para capturar piezas de tamaño pequeño a extra grande de forma eficiente.

Puntos destacados

• Diseño inalámbrico con baterías de alto rendimiento y edge computing para una transmisión de datos inalámbrica estable y de alta velocidad.
• Tasa de medida hasta 6.630.000 mediciones/s.
• Precisión del sistema hasta 0,025 mm; precisión del escáner solo hasta 0,020 mm.
• Resolución hasta 0,020 mm; distancia de trabajo 300 mm; profundidad de campo 400 mm.
• Área de escaneo hasta 500 mm × 600 mm; velocidad de fotogramas 120 fps.

Modos de escaneo

• Escaneo ultrarrápido — 54 líneas láser azules (modo alta velocidad).
• Escaneo hiperfino — 17 líneas láser paralelas azules para detalles finos.
• Escaneo de orificios profundos — 1 línea láser azul adicional para características estrechas/profundas.
• Escaneo de área grande — 54 líneas para amplia cobertura.
• Fotogrametría — fotogrametría adaptable para precisión a larga distancia y volumétrica.

Características clave

• Modos duales: escaneo 3D óptico y escaneo portátil de área amplia (el tracker puede funcionar como escáner portátil para ampliar la captura de nubes de puntos).
• Seguimiento extendido: tracker con calibración en edge y estructura estable que proporciona distancia de seguimiento extendida (hasta 4,2 m para NimbleTrack-E Gen2).
• Capacidad para piezas grandes: apto para componentes de pequeño a extra grande con flujos de trabajo eficientes y de alta precisión.
• Soporte de sondeo: adaptadores personalizados y i-Probe opcional permiten captura 6D y sondeo de áreas inaccesibles (opciones de sonda por cable y inalámbrica).
• Módulo de inspección opcional: medición en escala de grises para inspección precisa de funciones cerradas (orificios, ranuras, bordes) proporcionando posiciones y diámetros.

Aplicaciones

• Aeroespacial
• Moldeo y matricería
• Automoción
• Energía e industria pesada
• Ferrocarril y construcción naval
• Inspección industrial general e ingeniería inversa

Especificaciones técnicas

• Tipo: NimbleTrack-C Gen2 / NimbleTrack-E Gen2
• Modos de escaneo: Ultra-fast (54 líneas azules); Hyperfine (17 líneas); Deep hole (1 línea adicional); Large area (54 líneas); Photogrammetry adaptativa
• Precisión (solo escáner): hasta 0,020 mm
• Precisión (sistema): hasta 0,025 mm
• Distancia de seguimiento por i-Tracker: 3500 mm (C); 4200 mm (E)
• Precisión volumétrica: 3,5 m — 0,060 mm (C) / 0,059 mm (E); 4,2 m — 0,072 mm (E)
• Con fotogrametría: 0,044 mm + 0,012 mm/m
• Escaneo solo tracker: 0,072 mm + 0,012 mm/m
• Precisión de posición de orificio: 0,050 mm
• Clase láser: Clase II (seguro para los ojos)
• Resolución: hasta 0,020 mm
• Distancia de trabajo: 300 mm
• Profundidad de campo: 400 mm
• Área máxima: 500 mm × 600 mm
• Frecuencia de fotogramas: 120 fps
• Tasa de medida: hasta 6.630.000 mediciones/s
• Dimensiones i-Scanner: 252 mm × 195 mm × 260 mm
• Peso i-Scanner: 1,3 kg (neto); 1,4 kg (con batería y módulo inalámbrico)
• Dimensiones i-Tracker: 570 mm × 87 mm × 94 mm
• Peso i-Tracker: 2,2 kg (neto); 2,6 kg (con batería et módulo inalámbrico)
• Tamaño maletín protector: 1000 mm × 425 mm × 280 mm
• Formatos de salida: .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk, etc.
• Temperatura de funcionamiento: -10°C a 40°C
• Humedad de funcionamiento (sin condensación): 10–90% RH
• Modos inalámbricos: i-Scanner, i-Tracker, i-Scanner + i-Tracker, i-Tracker + i-Probe, multi-tracker, Edge Inspection
• Estándar inalámbrico: Wi‑Fi 6; 802.11a/b/g/n/ac
• Interfaces: USB3-B, Ethernet Gigabit
• Patentes: múltiples patentes CN, US, KR y EP (información del fabricante)
