Overview

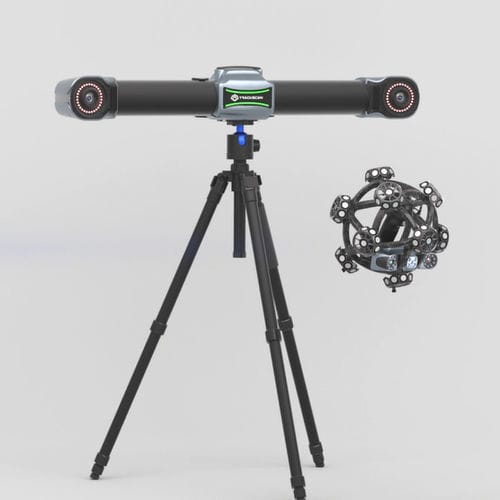

TrackScan Sharp es un sistema de escaneo 3D óptico diseñado para mediciones industriales de gran volumen, larga distancia y alta precisión. Integra cámaras industriales de 25 MP, procesadores embarcados para edge computing y funcionamiento inalámbrico con alimentación por batería, permitiendo flujos de trabajo de inspección rápidos y móviles. Permite medir piezas grandes con distancia de seguimiento máxima hasta 8,5 m y volúmenes de medición industriales hasta 135 m³ (según modelo).

Key highlights

• Operación inalámbrica con batería y edge computing en el escáner y el tracker óptico para procesamiento en tiempo real y salida directa de coordenadas 3D.
• Seguimiento a larga distancia y amplia cobertura volumétrica: distancia de seguimiento hasta 8,5 m; rangos volumétricos reportados hasta 135 m³ (algunas configuraciones hasta 233 m³).
• Medición de alta velocidad: hasta 6.000.000 mediciones/s (depende del nivel de producto).
• Múltiples modos de escaneo para capturar grandes superficies y detalles finos: ultra-rápido, hiperfino y deep-hole (según modelo).
• Diseño mecánico optimizado para estabilidad y estabilidad térmica (tecnología CFFIM) con carcasa ergonómica para agarre multidireccional.

Applications

• Aeroespacial: inspección de grandes componentes, prototipado rápido y control geométrico.
• Automoción: inspección de moldes y matrices, escaneado de componentes, verificación de montaje y control de calidad.
• Energía e industria pesada: inspección de turbinas y grandes equipos, mantenimiento y análisis de defectos.
• Ferrocarril y construcción naval: escaneado de vías, componentes ferroviarios, cascos, hélices y componentes de motores.
• Moldes, utillaje, ingeniería inversa, investigación, entretenimiento y digitalización del patrimonio cultural.

Functional features

• Edge computing: procesadores integrados en el escáner y el tracker procesan imágenes/datos en tiempo real y entregan coordenadas 3D.
• Plug-and-play: conexión automática del sistema al encender para iniciar rápidamente los flujos de trabajo de escaneo.
• Operación fácil de usar: controles intuitivos y manejo para operaciones de escaneo flexibles.
• Captura de detalles finos: modo hiperfino con líneas láser paralelas para capturar ranuras, esquinas y características complejas con alta resolución.
• Compatibilidad versátil: soporta configuraciones multi-tracker para ampliar el alcance; compatible con i-Probe500 para palpado trackeado y MSCAN photogrammetry opcional para mayor precisión volumétrica.

Notes & additional observations
Existen múltiples configuraciones y variantes (TrackScan Sharp-S, TrackScan Sharp-E, TrackScan Sharp49). Algunos textos comerciales mencionan configuraciones con hasta 99 líneas láser; las tablas técnicas para las variantes S/E listan 81 líneas láser azules (Triple Cross Technology) y la variante 49 lista 21 cruces láser azules. El rendimiento de medición, el alcance y el número de líneas láser varían según el modelo y la configuración. Opciones disponibles: detección inteligente de bordes (medición en nivel de gris) e integración con brazos robóticos para instalaciones automatizadas.

Características / especificaciones técnicas

• Series / Modelos: TrackScan Sharp (variantes: TrackScan Sharp-S, TrackScan Sharp-E, TrackScan Sharp49)
• Modos de escaneo (ejemplos): Ultra-fast; Hyperfine; Deep-hole
• Líneas láser (por modelo): Sharp-S / E: 81 líneas láser azules (Triple Cross Technology) para ultra-fast; 17 líneas paralelas azules para hyperfine; +1 línea deep-hole. Sharp49: 21 cruces láser azules; 7 líneas paralelas azules para hyperfine; 1 línea deep-hole. (Algunas configuraciones referenciadas hasta 99 líneas)
• Píxeles de cámara (i-Tracker): 25 MP
• Precisión (según palpado/escaneo): hasta 0,025 mm (indicada como alcanzable)
• Precisión volumétrica ejemplos (TrackScan Sharp-S): 10,4 m³ (3,5 m) → 0,048 mm; 35 m³ (5,2 m) → 0,069 mm; 90 m³ (7,2 m) → 0,128 mm; 135 m³ (8,5 m) → 0,159 mm
• Precisión volumétrica ejemplos (TrackScan Sharp-E): 10,4 m³ (3,5 m) → 0,049 mm; 35 m³ (5,2 m) → 0,070 mm; 90 m³ (7,2 m) → 0,130 mm
• Precisión volumétrica ejemplos (TrackScan Sharp49): 10,4 m³ (3,5 m) → 0,049 mm; 28,6 m³ (5,0 m) → 0,067 mm; 49,0 m³ (6,0 m) → 0,089 mm
• Precisión volumétrica con MSCAN photogrammetry: 0,044 mm + 0,012 mm/m (indicado)
• Tasa de medición: hasta 6.000.000 mediciones/s (depende del modelo; Sharp49 indica 2.600.000 mediciones/s)
• Área de escaneo (ejemplo): hasta 800 mm × 700 mm (variantes S/E)
• Distancia de trabajo: ~300 mm (típico)
• Profundidad de campo: 400 mm; modo gran profundidad hasta 800 mm (según modelo/configuración)
• Resolución máxima: 0,02 mm
• Precisión de posición de agujeros: 0,05 mm
• Rango de tamaño de pieza (recomendado, ejemplo Sharp49): 0,1 m – 12 m
• Rango de temperatura de funcionamiento: ejemplos: -10 – 40 °C (S/E) y 0 – 45 °C (variante 49) — según modelo
• Humedad de operación (sin condensación): típicamente 10 – 90 % HR (según modelo)
• Interfaces: USB 3.0, interfaz de red
• Formatos de salida: .stl, .pj3, .igs, .asc y otros formatos personalizables
• Clase láser: Clase Ⅱ (segura para los ojos)
• Certificaciones: CE, RoHS, WEEE, FCC (según listado)
• Patentes: múltiples patentes nacionales e internacionales referenciadas
• Opciones & compatibilidad: integración MSCAN photogrammetry, i-Probe500 para palpado trackeado (con/sin cable), configuraciones multi-tracker, montaje en brazo robótico para automatización
