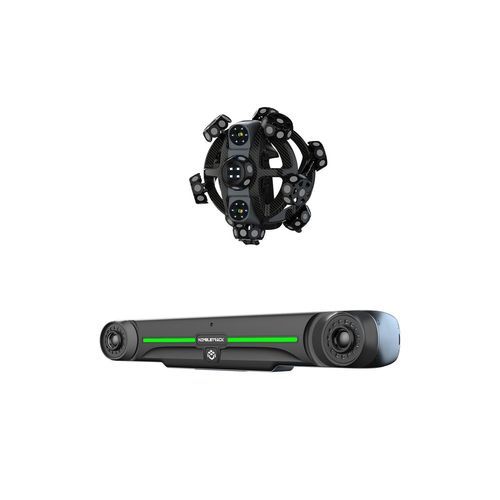

Sistema de escáneo 3D NimbleTrack-CR

para control de calidadpara impresión en 3Dpara la inspección

Resumen del producto
NimbleTrack-CR es un sistema de escaneo 3D inteligente e inalámbrico diseñado para la captura de detalles finos. Basado en las funciones avanzadas de la serie NimbleTrack —libertad inalámbrica, diseño ligero y portátil, y alta precisión— esta solución de nueva generación captura características finas y estructuras intrincadas para metrología industrial, preservación del patrimonio, investigación y restauración.

Capacidades principales

• Captura de alto detalle con imagen óptica de última generación y algoritmos inteligentes que incluyen tecnología avanzada en cruz y procesamiento de imagen subpíxel.
• Equipada con cámaras industriales de alto rendimiento y algoritmos de software inteligentes para asegurar escaneos precisos y muy detallados.
• Ligera y portátil: diámetro de 230 mm y peso neto aproximado de 1,3 kg; diseñada para caber en un único estuche para transporte y almacenamiento.
• Edge computing y funcionamiento inalámbrico: módulo informático a bordo, baterías integradas para el escáner y el rastreador, diseño WNIC (inalámbrico) para flujos de trabajo de escaneo sin cables.
• Escaneo multi-modo: admite escaneo ultra-rápido, hiperfino y de orificios profundos para adaptarse a diferentes necesidades de escaneo.
• Compatibilidad con múltiples materiales: escanea textiles, cerámica, bronce, chapa metálica y más sin necesidad de recubrimiento, protegiendo superficies delicadas.
• Adaptable a diversos entornos, incluidos interiores y exteriores (incluso bajo luz solar directa) y adecuado para piezas de pequeño a mediano tamaño.

Software y usabilidad

• Smart Resolution: ajusta automáticamente la resolución de escaneo según las características del objeto y el entorno antes del escaneo.
• Indicadores de color: muestra en tiempo real las zonas escaneadas y no escaneadas en colores diferentes para ayudar a identificar puntos ciegos y datos faltantes.
• Multi-resolución en tiempo real: permite ajustar la resolución durante el escaneo para capturar geometrías complejas y detalles críticos.
• Flujos de trabajo integrados para escaneo 3D + mapeo de texturas para reproducir colores, texturas y geometría para archivos digitales y exposiciones realistas.

Aplicaciones

• Medición industrial y control de calidad (piezas pequeñas a medianas, curvas y contornos complejos, palas de turbina, etc.).
• Preservación del patrimonio (escaneo sin contacto, sin daños, escaneos de alta fidelidad para restauración y archivo digital).
• Diseño artístico, investigación educativa, ingeniería inversa y otras tareas de digitalización.

Notas sobre seguridad y certificación

• El modo de preservación del patrimonio está certificado como láser Clase I para el escaneo no invasivo y seguro de artefactos delicados.
• El sistema y el rendimiento de medición están acreditados según ISO 17025 (evaluado con base en VDI/VDE 2634 Parte 3 y JJF 1951).

Especificaciones técnicas

• Tipo: NimbleTrack-CR
• Modos de escaneo: Escaneo ultra-rápido (17 cruces láser azules); Escaneo hiperfino (7 líneas láser paralelas azules); Escaneo de orificios profundos (1 línea láser azul)
• Precisión (modo solo escáner): Hasta 0,020 mm
• Precisión (sistema): Hasta 0,025 mm
• Distancia de seguimiento por i-Tracker: 3200 mm
• Precisión volumétrica (distancia de seguimiento 3,2 m): 0,064 mm
• Precisión volumétrica (con sistema de fotogrametría MSCAN): 0,044 mm + 0,012 mm/m
• Precisión de posición de agujeros: 0,050 mm
• Clase láser: Clase II (seguro para los ojos)
• Resolución hasta: 0,010 mm
• Distancia focal: 250 mm
• Profundidad de campo: 300 mm
• Área de escaneo hasta: 150 mm × 190 mm
• Frecuencia de cuadros de escaneo: 120 fps
• Tasa de medición hasta: 4.900.000 mediciones/s
• Dimensiones del i-Scanner: 238 mm × 203 mm × 230 mm
• Peso del i-Scanner: 1,3 kg (peso neto); 1,4 kg (con batería y módulo inalámbrico incluidos)
• Dimensiones del i-Tracker: 570 mm × 87 mm × 94 mm
• Peso del i-Tracker: 2,2 kg (peso neto); 2,6 kg (con batería y módulo inalámbrico incluidos)
• Tamaño del estuche de protección: 1000 mm × 425 mm × 280 mm
• Formatos de salida: .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk, etc.
• Rango de temperatura de funcionamiento: -10°C – 40°C
• Humedad de funcionamiento (sin condensación): 10–90% HR
• Modo de operación inalámbrico: i-Scanner, i-Tracker, i-Scanner + i-Tracker, i-Tracker + i-Probe, seguimiento multi-tracker inalámbrico, Edge Inspection
• Estándar inalámbrico: Wi-Fi 6, 802.11a/b/g/n/ac
• Modo de interfaz: USB 3.0, Gigabit Ethernet
• Patentes: CN109000582B, CN211121096U, CN210567185U, CN111678459B, CN114001696B, CN114554025B, CN114205483B, CN113514008B, CN114627249B, CN112867136B, CN218103220U, CN218103238U, CN307756797S, CN113340234B, CN112964196B, CN115289974B, CN113188476B, CN218411072U, CN115325959B, CN218584004U, CN115661369B, CN218734448U, CN115493512B, CN110992393B, CN116136396B, CN113432561B, CN219834226U, CN219829788U, CN116244730B, CN116206069B, US10309770B2, US11060853B2, KR102096806B1, EP3392831B1, US11493326B2
• Notas: (1) Acreditación ISO 17025: Basado en la norma VDI/VDE 2634 Parte 3 y la especificación JJF 1951, se evalúa el rendimiento del error de sondeo (tamaño) (PS). (2) Acreditación ISO 17025: Basado en la norma VDI/VDE 2634 Parte 3 y la especificación JJF 1951, se evalúa el rendimiento del error de espaciamiento de esferas (SD).
