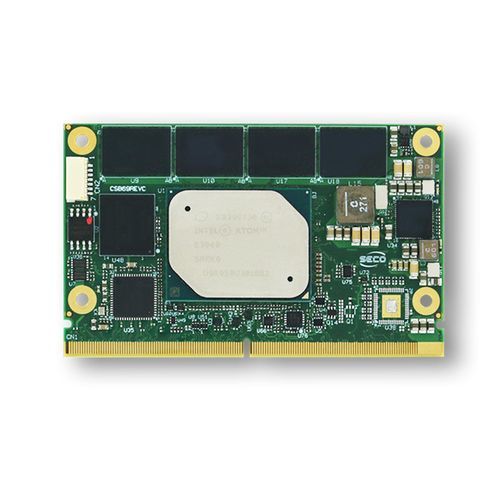

Computer-on-module SMARC 2.1 SOM-SMARC-APL

talla SIntel® AtomIntel® Atom x7-E3950

Descripción general
El SOM-SMARC-APL es un Computer on Module (CoM) conforme a SMARC Rel. 2.1, basado en procesadores Intel® Atom™ X Series, Intel® Celeron® J/N Series e Intel® Pentium® N Series (Apollo Lake). El módulo soporta hasta 3 pantallas independientes y decodificación/ codificación por hardware 4K (HEVC H.265, H.264, VP8, SVC, MVC). Incluye memoria LPDDR4-2400 soldada hasta 8 GB, eMMC 5.0 opcional a bordo, hasta 2x Gigabit Ethernet y 2x interfaces MIPI CSI, y mide 50 x 82 mm. Versiones para temperaturas comerciales e industriales disponibles.

Puntos destacados

• Opciones de CPU: Intel® Atom™ x5-E3930, x5-E3940, x7-E3950; Intel® Pentium® N4200; Intel® Celeron® N3350, J3455, J3355
• Gráficos: Intel® HD Graphics 500/505 integrado, hasta 18 Execution Units
• Memoria: LPDDR4-2400 soldada hasta 8 GB
• Pantallas: Hasta 3 pantallas independientes; DP++ hasta 4096x2160@60Hz, eDP hasta 3840x2160@60Hz, HDMI hasta 3840x2160@30Hz

Seguridad y software

• Secure Boot integrado para asegurar la integridad del sistema desde el primer arranque
• Actualizaciones OTA para distribución remota y segura del software
• Monitorización de dispositivos para control continuo del estado y actividad
• Integración de sistemas Yocto para builds personalizables y seguros
• Conformidad certificada con EN18031-1
• Soporte de contenedores (Docker) para gestión aislada de aplicaciones
• Integración con Clea para monitorización de seguridad, parcheo y automatización de actualizaciones
• TPM opcional 1.2 / 2.0

Especificaciones técnicas

• Modelo: SOM-SMARC-APL (SMARC Rel. 2.1)
• CPU: Intel® Atom™ x5-E3930 / x5-E3940 / x7-E3950; Intel® Pentium® N4200; Intel® Celeron® N3350 / J3455 / J3355
• Núm. máximo de núcleos: 4
• Memoria: Single/Dual/Quad-channel LPDDR4-2400 soldada, hasta 8 GB
• Gráficos: Intel® HD Graphics 500/505 integrado, hasta 18 EUs; decodificación/ codificación 4K
• Interfaces de vídeo: eDP o LVDS dual-channel (vía puente); HDMI; DP++; 2x MIPI CSI
• Almacenamiento: eMMC 5.0 opcional soldado; canal SATA Gen3 externo; interfaz SD
• Red: Hasta 2x Gigabit Ethernet (Intel® I210 o I211)
• USB: 6x USB 2.0 Host; 2x USB 3.0 Host
• PCI: 4x puertos root PCIe
• Audio: HD Audio; I2S
• Serial: 2x HS-UART 2 hilos; 2x UART 4 hilos
• Otras E/S: Hasta 14x GPIO; I2C; SMBus; 2x SPI; gestión de ventilador; señales de gestión de potencia
• Alimentación: +5 VDC y +3.3 V_RTC
• Sistemas operativos: Microsoft® Windows 10 Enterprise (64-bit); Windows 10 IoT Core; Linux; Yocto
• Temperatura de funcionamiento: Comercial 0°C a +60°C; Industrial -40°C a +85°C (medido en heatspreader SECO)
• Dimensiones: 50 x 82 mm
• Números de pieza: Variantes RB69 disponibles con diferentes CPU, RAM, eMMC y opciones de E/S
