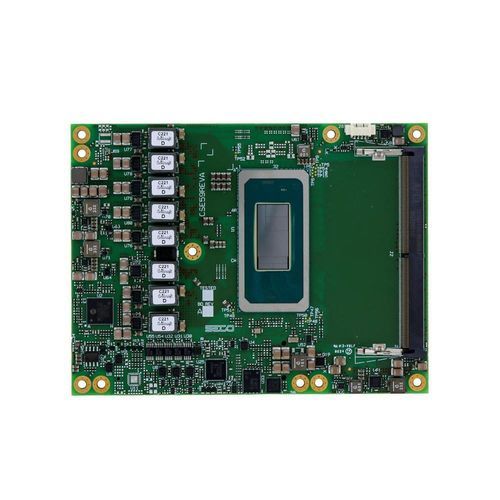

Computer-on-module COM Express PN-SOM-COMe-BT6-ARL

Intel® Core™ UltraHDMIDisplayPort

Resumen
Módulo COM Express Revisión 3.1 Type 6 Basic (E59) compatible con procesadores Intel® Core™ Ultra Series 2 (codename Arrow Lake, SKUs H y U). Diseñado para sistemas embebidos y edge que requieren CPU configurables, gráficos avanzados y amplio conjunto de E/S.

Aspectos destacados

• CPU: Soporte para Intel® Core™ Ultra Series 2 (H y U, múltiples SKU, incl. variantes vPRO)
• Graphics: Controlador Intel® Xe LPG+ integrado (hasta 8 Xe cores / 128 EU), hasta 4 pantallas independientes
• Memory: 2x ranuras DDR5 SO-DIMM, hasta DDR5-6400 IBECC, hasta 64 GB
• Connectivity: 1x NBase-T (2,5GbE), USB4 / USB 10Gbps / Hi-Speed USB, hasta 20 líneas PCIe Gen4 configurables

Seguridad y software

• Soporte Secure Boot para integridad de plataforma
• Actualizaciones OTA para distribución remota de firmware/software
• Monitorización y gestión del dispositivo
• Integración de OS segura basada en Yocto y soporte para contenedores (Docker)
• Soporte de cumplimiento de seguridad (ej.: EN18031-1) y TPM 2.0 opcional

Recursos y embalaje
Ficha técnica, documentación de desarrollo e información de pedido disponibles en la página de producto. Opciones y alternativas de fábrica indicadas en la datasheet.

Especificaciones técnicas

• Factor de forma: COM Express Rev. 3.1 Type 6 Basic Module (E59)
• Familia de procesadores: Intel® Core™ Ultra (Series 2), SKUs H y U (variantes múltiples)
• Ejemplos de CPU: Core Ultra 9 285H, Core Ultra 7 265H/265U, Core Ultra 5 235H/235U (diferentes configuraciones de P-/E-cores, cachés y potencias)
• Memoria: 2x DDR5 SO-DIMM, soporte DDR5-6400 IBECC, hasta 64 GB
• Gráficos: Intel® Xe LPG+ (hasta 8 Xe cores / 128 EU), 3x DDI (DP/HDMI), eDP o LVDS opcional, hasta 4 pantallas
• Vídeo: HDMI® hasta 8K60 (HDMI2.1), DP2.1 hasta 8K60 / 5K120Hz, eDP1.4b hasta 4K120Hz HDR
• Almacenamiento: NVMe opcional (PCIe x4) hasta 512 GB; hasta 2x SATA Gen3.2 (alternativa de fábrica)
• Red: 1x NBase-T vía Intel® I226 (2,5GbE)
• USB: Hasta 2x USB4 Gen2, 4x USB 10Gbps, 8x Hi-Speed USB
• PCIe: PEG Gen4 x8 (H-series) y líneas Gen4 adicionales configurables (hasta 20 líneas)
• Otras E/S: MIPI CSI (opción), SPI, I2C, SM Bus, UARTs, GPIO, audio HD, SoundWire, watchdog, gestión de ventilador/temperatura
• Alimentación: Entrada principal +8 VDC a +20 VDC; rails auxiliares +5VSBY, +3VRTC
• Sistemas operativos: Windows 10 IoT Enterprise (2019/2021 LTSC), Yocto Kirkstone
• Temperatura de funcionamiento: 0°C a +60°C (versión comercial)
• Dimensiones: 125 x 95 mm
• Número de pieza: PN-SOM-COMe-BT6-ARL
