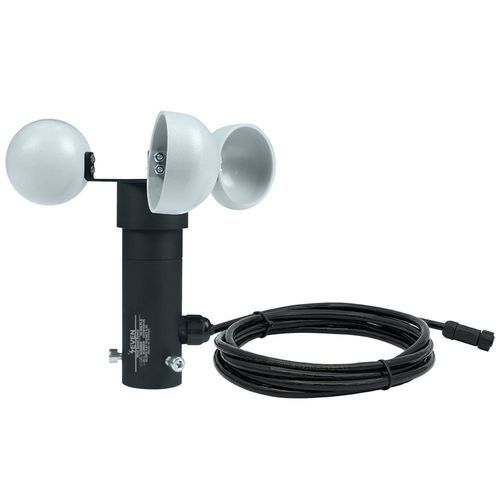

Anemómetro de cazoletas 3S-WS-PLS-A

IP66IP54con salida de impulsos

Descripción
El 3S-WS-PLS-A es un anemómetro de copas (sensor de velocidad del viento) que mide la velocidad horizontal del viento en m/s convirtiendo la rotación de las copas en pulsos eléctricos mediante un relé de láminas (reed). Carcasa de aluminio anodizado resistente al agua de mar. Se suministra con accesorios de montaje y cable LIYY de 3 m resistente a los rayos UV y a la intemperie. Compatible con SEVEN Irradiance Sensor Box y SEVEN Sensor Box para una transmisión de datos simplificada.

Funcionamiento
Cada rotación del conjunto de copas acciona un imán que activa el relé de láminas, generando una salida por impulsos proporcional a la velocidad del viento. La carcasa cerrada reduce la exposición de las piezas móviles y permite una transmisión fiable de los pulsos a un sensor de irradiación o a un registrador mediante un único cable.

Características principales

• Anemómetro de copas con salida por impulsos (relé de láminas) para integración sencilla
• Carcasa de aluminio anodizado resistente al agua de mar para entornos exteriores exigentes
• Alta sensibilidad: umbral de arranque bajo (0,9 m/s) y resolución fina (0,1 m/s)
• Protección frente a la intemperie: IP54 estándar, IP66 opcional
• Bajo mantenimiento gracias al diseño cerrado y la mecánica simple
• Calibrado y probado en fábrica

Instalación
Soporta montaje en tubo y montaje en suelo. Accesorios de montaje y cable de 3 m incluidos. Siga el manual del usuario para las recomendaciones de altura y orientación de montaje.

Importancia
La velocidad del viento es un parámetro esencial para la monitorización de plantas fotovoltaicas, la evaluación de la seguridad estructural y las reclamaciones por daños relacionados con el viento. Ayuda a estimar la temperatura de los módulos y a evaluar el riesgo sobre estructuras de soporte y paneles.

Garantía, Precio y Entrega
Garantía: 2 años. Rango de precio: 130–230 EUR. Plazos de entrega: pedidos pequeños aprox. 1–2 semanas; pedidos al por mayor (100 ud) aprox. 4–5 semanas.

Especificaciones técnicas

• Código de artículo: 3S-WS-PLS-A
• Tipo de sensor: Anemómetro de copas (relé de láminas, salida por impulsos)
• Rango de medición: 0,9–60 m/s
• Precisión: < 5 m/s: ±0,5 m/s; > 5 m/s: 10% de la lectura
• Resolución: 0,1 m/s
• Umbral: 0,9 m/s
• Velocidad de supervivencia: 60 m/s
• Salida de datos: Relé de láminas (salida por impulsos)
• Cable: LIYY 3 m, resistente a UV y a la intemperie
• Temperatura de funcionamiento: -40 °C a +85 °C (sin hielo)
• Dimensiones: Ø 180 × 145 mm
• Peso: 0,34 kg
• Carcasa: Aluminio anodizado (resistente al agua de mar)
• Copas: ABS
• Montaje: Tubo o en el suelo
• Norma: Cumple IEC 61724-1:2021
