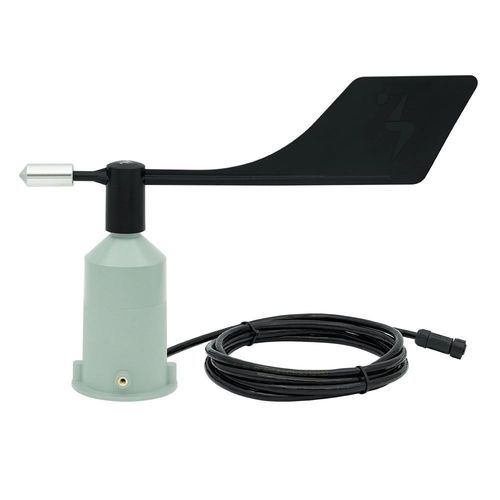

Sensor de dirección del viento con señal de salida eléctrica 3S-WD-P

analógicoIP67IP54

Resumen
El sensor de dirección del viento en plástico es un componente esencial de las estaciones meteorológicas y cumple un papel clave en el análisis de las condiciones medioambientales. Con salida analógica (0–3,3 V), el 3S-WD-P proporciona datos precisos de dirección del viento y se integra fácilmente con SCADA, PLC y registradores de datos. La medición de la dirección del viento apoya los análisis según IEC 61724-1:2021, como la correlación de temperatura de módulos y evaluaciones de reclamaciones por daños relacionados con el viento.

Especificaciones técnicas

• Código: 3S-WD-P
• Tipo de sensor: sensor de posición por efecto Hall accionado por aleta
• Rango de medida: 0 a 359°
• Precisión: ±1% del valor medido
• Resolución: 1°
• Umbral: 1 m/s
• Salida de datos: analógica 0–3,3 V
• Conexión eléctrica: cable LIYY 3 m, resistente a los rayos UV y a la intemperie
• Rango de temperatura de funcionamiento: -40 °C a +85 °C (sin hielo)
• Dimensiones: Ø290×195 mm
• Peso: 0,25 kg
• Grado de protección: IP54 (IP67 opcional)
• Material de la carcasa: ASA
• Material de la aleta: ABS
• Método de montaje: montaje en tubo o en suelo
• Norma: Conforme a IEC 61724-1:2021

Características principales

• Construcción ligera que facilita la manipulación e instalación en exteriores.
• Salida analógica para conexión directa a inversores, registradores y sistemas SCADA.
• Diseño plug-and-play para una instalación rápida y menos errores de cableado.
• Carcasa ASA resistente a los rayos UV y protección IP54 para exposición prolongada (IP67 opcional).
• Alta precisión direccional de ±1% para evaluaciones del viento fiables.

Funcionamiento
La aleta gira según la dirección del viento; un sensor de posición por efecto Hall interno convierte el ángulo de la aleta en una señal eléctrica que se traduce en una tensión analógica (0–3,3 V) para su transmisión a receptores de datos o sistemas de control.

Aplicaciones

• Plantas fotovoltaicas a escala industrial
• Instalaciones híbridas solar-eólica
• Estaciones remotas de monitorización ambiental
• Instalaciones PV agrícolas que requieren datos climáticos

Instalación y mantenimiento
Instalación: Monte el sensor a una altura libre de obstáculos (edificios, árboles) y alinee la marca norte con una brújula. Opciones de soporte: montaje en tubo o en suelo; el sensor se entrega con tres tornillos de cabeza angular. Mantenimiento: Diseño de bajo mantenimiento gracias a la carcasa plástica; limpiar regularmente en entornos polvorientos o contaminados e inspeccionar los sistemas al menos una vez al año conforme a IEC 61724-1:2021.

Información adicional del producto

• Alimentación: 12–30 V CC (24 V recomendado)
• Cable: 3 m 2x2x0,22 mm² LI2YC11Y-TP (resistente a UV y a la intemperie); longitudes personalizadas disponibles a pedido
• Garantía: 2 años contra defectos de materiales y mano de obra
• Rango de precios: 100–180 EUR
