Sensor de dirección del viento Modbus RTU 3S-WD-MB-H

digitalcon interfaz serieen serie

Descripción del producto

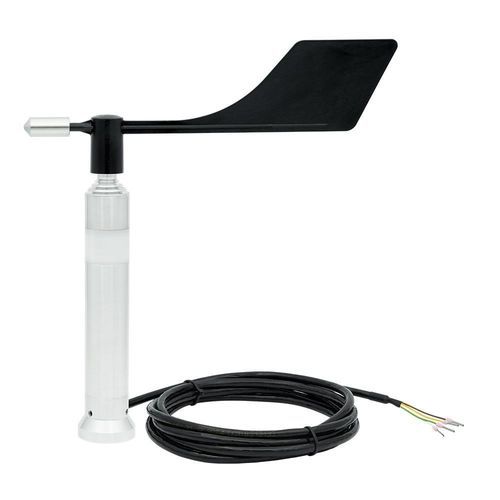

El sensor de dirección del viento calefactado con salida Modbus (3S-WD-MB-H) es un instrumento horizontal diseñado para operar en entornos fríos, helados y húmedos. La dirección se mide mediante una veleta y un sensor de posición por efecto Hall, indicada en grados (0 a 359,9°). Los datos se transmiten digitalmente por RS-485 usando Modbus RTU, permitiendo conexión directa a SCADA, PLCs y registradores. El calentador integrado evita la formación de hielo y mantiene el funcionamiento cuando las veletas convencionales fallan.

Cómo funciona
La veleta sigue la dirección del viento; un sensor de posición por efecto Hall interno convierte el ángulo de la veleta en un valor eléctrico expresado en grados. Este valor se transmite por RS-485 mediante Modbus RTU para su lectura por los sistemas conectados. El modelo incluye control de calefacción automático que monitoriza la temperatura interna y activa o desactiva la calefacción para evitar la formación de hielo.

Función de calefacción
El sensor monitoriza continuamente la temperatura del aluminio interno para regular la calefacción automáticamente. Cuando la temperatura interna ≤ 10°C, el LED rojo indica calefacción ON. Cuando la temperatura interna ≥ 20°C, la calefacción se detiene y el LED azul indica calefacción OFF. Entre 10°C y 20°C la calefacción permanece apagada y el LED azul está encendido. Este control automático reduce las labores de deshielo manual y mejora la fiabilidad en bajas temperaturas.

Ventajas clave

• Calefacción automática que evita el congelamiento de la veleta y las piezas móviles para una medida continua en condiciones de helada.
• Modbus RTU digital sobre RS-485 soporta grandes distancias de cable y transferencia estable en entornos industriales.
• Cumple la norma IEC 61724-1:2021, apto para monitorización fotovoltaica y aplicaciones meteorológicas profesionales.
• Instalación sencilla: opciones de montaje en tubería o en suelo.
• Indicación visual mediante LED rojo/azul para comprobación rápida del estado de calefacción in situ.

Aplicaciones comunes

• Estaciones de monitorización en montaña y alta altitud
• Estaciones meteorológicas en climas fríos
• Proyectos de monitorización ambiental remota
• Instalaciones industriales expuestas a heladas, nieve o escarcha

Instalación (pasos generales)

• Montar el sensor en una tubería o estructura de suelo adecuada.
• Colocarlo en una posición despejada, lejos de obstáculos que afecten el flujo de aire.
• Alinear el sensor según la referencia del sitio.
• Conectar alimentación (18–30 V DC, 24 V recomendado) y líneas RS-485 Modbus según el esquema de conexionado.
• En la puesta en marcha, verificar la comunicación Modbus y el funcionamiento de las indicaciones LED/calefacción.

Mantenimiento

• Inspección visual periódica
• Comprobar el estado del cableado y la estabilidad del montaje
• Asegurarse de que la veleta gire libremente
• Verificar la comunicación y el estado de calefacción en inspecciones durante tiempo frío

Resumen rápido
Calefacción automática: evita pérdidas de datos por congelación
Detección por efecto Hall: medida estable y bajo desgaste
Modbus RTU sobre RS-485: integración y comunicación fiable a larga distancia
Rango 0 a 359,9°: cobertura total de direcciones
Resolución 0,1°: detalle fino de medida
Conformidad IEC 61724-1:2021: apto para monitorización PV profesional
Carcasa aluminio + poliamida: construcción apta para exterior

Características / Especificaciones técnicas

• Código: 3S-WD-MB-H
• Tipo de sensor: Sensor de posición por efecto Hall accionado por veleta
• Rango de medida: 0–359,9°
• Precisión: ±1% del valor medido
• Resolución: 0,1°
• Umbral: 1 m/s
• Salida de datos: RS-485 hasta 38400 Baud
• Protocolo de comunicación: Modbus RTU
• Alimentación: 18 a 30 V DC (24 V DC recomendado)
• Consumo: Típico @24 V DC: Calefacción ON: 1 A; Calefacción OFF: 53 mA
• Cable: 1 m 3x2x0,22 mm² – LI2Y(st) C11Y, resistente a UV y a la intemperie
• Rango de temperatura de funcionamiento: -40°C … +85°C
• Dimensiones: Ø 265 mm x 285 mm
• Dimensiones caja: 80 mm x 82 mm x 55 mm (An x L x H)
• Peso: 0,34 kg
• Grado de protección: IP54
• Material de la carcasa: Aluminio y poliamida
• Material de la veleta: P6GF20
• Método de montaje: Montaje en tubo o en suelo
• Norma: Conforme a IEC 61724-1:2021
• Rango de calefacción: LED azul: 10°C < Temp. aluminio interno(°C) < 20°C (Calefacción OFF). LED rojo: Temp. aluminio interno(°C) ≤ 10°C (Calefacción ON). La calefacción se detiene cuando Temp. aluminio interno(°C) ≥ 20°C.
