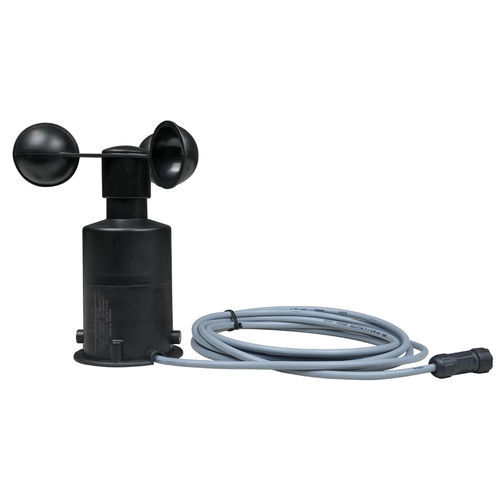

Anemómetro de cazoletas 3S-WS-PLS-P

IP54compactocon salida de impulsos

Descripción general
El sensor de velocidad del viento de plástico 3S-WS-PLS-P (anemómetro de copas) mide la velocidad del viento horizontal y proporciona salida por pulsos mediante un relé de lengüeta para integración directa con SCADA, PLC o registradores de datos. Diseñado para uso exterior en entornos industriales y ambientales con materiales resistentes a los rayos UV y un diseño mecánico compacto y de bajo mantenimiento.

Normas y observaciones
Cumple con IEC 61724-1:2021. Los datos de velocidad del viento pueden servir para estimar la temperatura de módulos y evaluar daños por viento. Para monitorizar rachas (normalmente hasta 3 s), utilice un periodo de muestreo ≤ 5 s y registre valores medios y máximos.

Especificaciones técnicas

• Código del artículo: 3S-WS-PLS-P
• Tipo de sensor: Anemómetro de copas (relevador de lengüeta)
• Rango de medición: 0.9–60 m/s
• Precisión: < 5 m/s: 0.5 m/s; ≥ 5 m/s: 10% de la lectura
• Resolución: 0.1 m/s
• Umbral: 0.9 m/s
• Velocidad de supervivencia: 60 m/s
• Salida de datos: Relé de lengüeta (salida por pulsos)
• Cable: 3 m LIYY, resistente a UV y a la intemperie (longitudes personalizables)
• Temp. de operación: -40°C a +85°C (sin hielo). Modelo con calefacción disponible (3S-WS-I-H)
• Dimensiones: Ø 136 x 151 mm
• Peso: 0.2 kg
• Carcasa: ASA
• Copas: ABS
• Montaje: Tubo o suelo
• Protección: IP54
• Alimentación: 12–30 V DC
• Garantía: 2 años
• Norma: IEC 61724-1:2021

Características clave

• Construcción plástica (ASA/ABS): Materiales resistentes a UV adecuados para uso exterior.
• Salida por pulsos (relé de lengüeta): Proporciona pulsos digitales para conteo o medición de frecuencia.
• Diseño compacto: Pequeña huella y bajo peso para un montaje sencillo.
• Índice IP54: Protección frente a polvo y salpicaduras de agua.
• Amplio rango de medición: 0.9–60 m/s para condiciones de calma a viento fuerte.

Funcionamiento
Las copas giratorias accionan un imán que activa el relé de lengüeta; cada rotación genera un pulso. La frecuencia de pulsos es proporcional a la velocidad del viento y el sistema conectado la contabiliza o mide para monitorización en tiempo real o registro.

Ventajas

• Rendimiento definido: Resolución y precisión especificadas para monitorización operativa y evaluaciones.
• Compatibilidad de sistemas: Salida por pulsos compatible con SCADA, PLC y registradores comunes.
• Bajo mantenimiento: Diseño mecánico simple; opción calefactada para condiciones de hielo.
• Despliegue flexible: Montaje en tubo o suelo y cables a medida disponibles.

Aplicaciones

• Monitoreo eólico: Evaluación de emplazamientos y seguimiento de rendimiento de turbinas.
• Estaciones meteorológicas: Recolección de datos para previsión e investigación.
• Instalaciones industriales: Datos para decisiones de seguridad y operación.
• Agricultura: Monitorización de condiciones de campo y planificación de operaciones.

Instalación y mantenimiento
Instalación: Montar en lugar sin obstrucciones a la altura adecuada; usar montaje en tubo o en suelo según corresponda. Mantenimiento: Bajo mantenimiento; limpieza periódica e inspección recomendadas en entornos polvorientos o tras eventos extremos.

Preguntas frecuentes (selección)

• ¿Cómo conecto el sensor a mi sistema? El sensor ofrece salida por pulsos (relé de lengüeta) compatible con SCADA y registradores que acepten entradas digitales por pulsos.
• ¿Cuál es la velocidad máxima medible? Hasta 60 m/s.
• ¿Cómo se alimenta? 12–30 V DC.
• ¿Cuál es la garantía? 2 años.
• ¿Longitud de cable estándar? 3 m (disponible personalización).

Referencia técnica rápida

• Código: 3S-WS-PLS-P
• Tipo: Anemómetro de copas (Reed Switch)
• Rango: 0.9–60 m/s
• Precisión: < 5 m/s: 0.5 m/s; ≥ 5 m/s: 10%
• Resolución: 0.1 m/s
• Umbral: 0.9 m/s
• Vel. supervivencia: 60 m/s
• Salida: Relé de lengüeta (pulsos)
• Cable: 3 m LIYY, resistente UV/intemperie
• Temp. op.: -40°C a +85°C
• Dimensiones: Ø 136 x 151 mm
• Peso: 0.2 kg
• Materiales: Carcasa ASA, copas ABS
• Montaje: Tubo o suelo
• IP: IP54
• Alimentación: 12–30 V DC
• Garantía: 2 años
