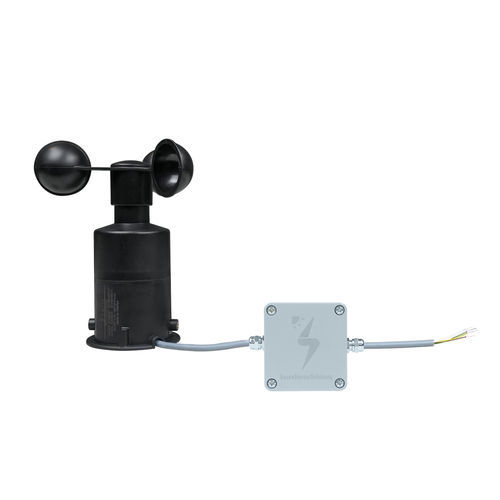

Anemómetro de cazoletas 3S-WS-MB-P

para central solarcon electrónica integradacompacto

Descripción general
El 3S-WS-MB-P es un anemómetro de copa compacto diseñado para medir la velocidad del viento horizontal en plantas fotovoltaicas y en instalaciones industriales exteriores. Proporciona salida digital Modbus RTU vía RS485 para integración directa con registradores de datos y sistemas SCADA. El sensor se suministra con un cable LIYYC11Y PUR de 3 m, resistente a los rayos UV y a la intemperie, adecuado para instalación en campo.

Por qué es útil

• La velocidad del viento influye en la temperatura de los módulos PV y en la producción energética.
• Registra eventos de viento relevantes para evaluaciones de seguridad estructural y reclamaciones de garantía.
• Proporciona una entrada de viento precisa a los sistemas de monitorización para mejorar diagnósticos y alarmas.

Características clave y ventajas

• Salida Modbus RTU (RS485) para conexión directa a dataloggers PV y SCADA habituales.
• Diseño compacto con copas y carcasa plásticas para un despliegue ligero en exterior.
• Cableado sencillo y mantenimiento reducido, idóneo para instalaciones y reemplazos en múltiples sitios.

Cómo funciona
El 3S-WS-MB-P es un anemómetro de tres copas. El viento provoca la rotación de las copas; un imán en el eje giratorio acciona un interruptor reed en cada revolución. Un convertidor interno cuenta los pulsos y calcula la velocidad del viento (m/s); la versión Modbus envía el valor procesado digitalmente por RS485 en registros Modbus RTU.

Comportamiento de los pulsos

• Más viento → rotación más rápida → mayor frecuencia de pulsos.
• Menos viento → rotación más lenta → menor frecuencia de pulsos.

Aplicaciones comunes

• Plantas solares fotovoltaicas (utility, comercial, tejados) para monitorización de rendimiento según IEC 61724-1.
• Pequeñas estaciones meteorológicas y redes de monitorización ambiental.
• Sitios industriales exteriores que requieren una entrada fiable de velocidad del viento.
• Proyectos agrícolas y de riego donde el viento afecta las operaciones.

Instalación y puesta en servicio

• Montar en una tubería vertical o estructura; mantener el sensor nivelado y paralelo al suelo para lecturas correctas.
• Elegir una ubicación despejada, evitando obstáculos cercanos (muros, equipos, árboles); situar por encima de obstáculos si es posible.
• Conectar alimentación (12–30 V DC) y RS485 (Modbus RTU); la unidad comienza a informar tras el conexionado.
• Mantenimiento reducido: el cuerpo plástico requiere cuidados mínimos; limpiar las copas si se acumula suciedad pesada.

Preguntas frecuentes seleccionadas

• Normas: Cumple con IEC 61724-1:2021 para monitorización de rendimiento PV.
• Compatibilidad: Funciona con sistemas que soportan RS485 / Modbus RTU.
• Cable: Incluye cable 3 m LIYYC11Y PUR (resistente a UV y a la intemperie); otras longitudes disponibles bajo pedido.
• Garantía: Garantía de 2 años contra defectos de materiales o fabricación.
• Rango de precios (referencia): normalmente entre 143 EUR y 260 EUR.

Especificaciones técnicas (tabla)
Código artículo: 3S-WS-MB-P
Tipo de sensor: Anemómetro de copa (interruptor reed)
Rango de medida: 0,9–60 m/s
Precisión: ≤0,5 m/s (<5 m/s); 10 % de la lectura (>5 m/s)
Resolución: 0,1 m/s
Umbral: 0,9 m/s
Velocidad de supervivencia: 80 m/s
Salida de datos: RS485 hasta 38400 Baud
Protocolo: Modbus RTU
Alimentación: 12–30 V DC
Cable: 3 m LIYYC11Y PUR — resistente a UV y a la intemperie
Temperatura de operación: -40°C a +85°C (sin hielo)
Dimensiones: Ø 136 × 151 mm
Peso: 0,2 kg
Carcasa: ASA
Copas: ABS
Montaje: Montaje en tubo o en suelo
Norma: Cumple IEC 61724-1:2021

Especificaciones técnicas

• Código: 3S-WS-MB-P
• Tipo: Anemómetro de copa (interruptor reed)
• Rango: 0,9–60 m/s
• Precisión: ≤0,5 m/s (<5 m/s); 10 % (>5 m/s)
• Resolución: 0,1 m/s
• Umbral: 0,9 m/s
• Supervivencia: 80 m/s
• Salida: RS485 hasta 38400 Baud (Modbus RTU)
• Alim.: 12–30 V DC
• Cable: 3 m LIYYC11Y PUR (resistente UV y clima)
• Temp. op.: -40°C a +85°C (sin hielo)
• Dimensiones: Ø136 × 151 mm ; Peso: 0,2 kg
• Materiales: Carcasa ASA; Copas ABS
• Montaje: Tubo o suelo
• Norma: IEC 61724-1:2021
