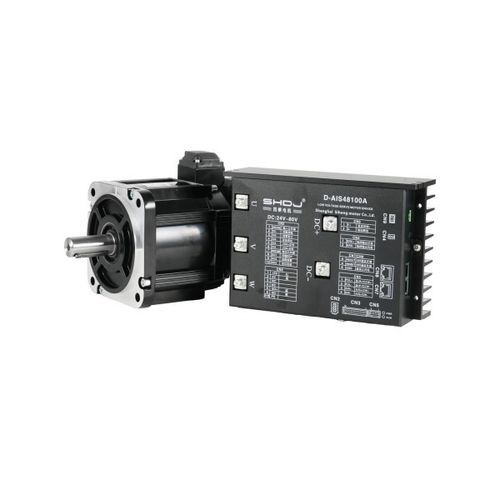

Servomotor DC M180AIS series

72 VIP654 polos

Parámetros técnicos Especificaciones técnicas Modelo: M180AIS219 – 72 – C35015 – B1 – 5 Voltaje (V): 72 Corriente (A): 90 Par (Nm): 35 Longitud del motor (mm): 219.5 Modelo: M180AIS254 – 72 – C96015 – B1 – 5 Voltaje (V): 72 Corriente (A): 125 Par (Nm): 48 Longitud del motor (mm): 254 Voltaje nominal (V): 72 Potencia nominal (W): 5500 / 7500 Corriente nominal (A): 90 / 125 Par nominal (Nm): 35 / 48 Par máximo (Nm): 70 / 96 Velocidad nominal (rpm): 1500 ± 10% Velocidad máxima (rpm): 1800 ± 10% / 1900 ± 10% Longitud (L mm): 219.5 / 254 Longitud (L mm) + Eje (mm): 284.5 / 319 Resistencia de línea (Ω): 11.3 ± 10% / 14 ± 10% Inductancia de línea (mH): 0.3 ± 20% / 0.21 ± 20% Momento de inercia (kg·m²×10⁻⁴): 74 ± 10% / 89 ± 10% Constante de par (Nm/A): 0.425 ± 10% / 0.418 ± 10% Constante de tiempo eléctrico (ms): 26.5 / 15 Método de cableado: Y Número de fases: 3 Número de pares de polos del rotor (P): 5 Clase de aislamiento del motor: Clase F Clase de protección: IP65 (excepto eje)
