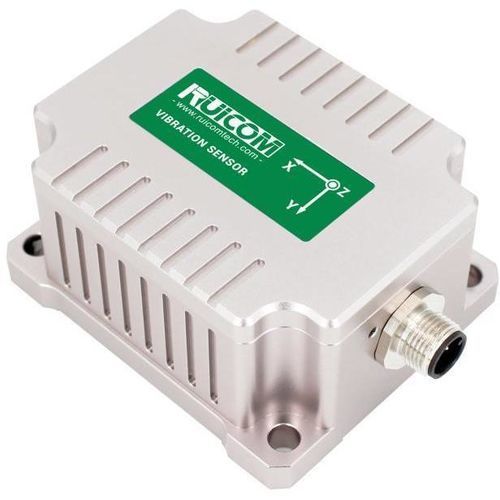

Sensor de vibración MEMS GKP3

para vigilancia de máquinariapara vibrómetrode gran precisión

Descripción del producto
El GKP3 es un sensor de vibración triaxial desarrollado de forma independiente para el monitoreo de vibraciones de baja frecuencia, con alta precisión y bajo ruido. Cada unidad se calibra y compensa en todo el rango de temperatura y pasa por aproximadamente 336 horas de pruebas de estabilidad a largo plazo antes de salir de fábrica para garantizar un rendimiento estable en diversas condiciones operativas y ciclos de prueba continuos. El sensor admite medición de vibración estática en 0 Hz o en la banda de frecuencias 0,1–100 Hz e integra protocolos estándar de la industria, incluido MODBUS. El software de análisis para ordenador permite la visualización en tiempo real, el registro y el procesamiento posterior de los datos de medición. Las interfaces de salida incluyen RS485, RS232 y TTL.

Características clave

• Sensor de vibración MEMS triaxial
• Resolución: 1 µg
• Rango de medición: ±2 g
• Grado de protección: IP67
• Opciones de salida: RS485, RS232, TTL
• Soporta MODBUS / comunicación serial

Parámetros de rendimiento
Rango de medición: ±2 g
Calibración de sesgo: <1 mg
Ejes de medición: X, Y, Z
Repetibilidad subida / apagado: <2 mg (Máx)
Coeficiente de temperatura del sesgo: 0.15 mg/℃ (Típico)
Resolución: 1 µg
No linealidad: <1 % FS (Máx)
Ancho de banda (3 dB): 0.1 ~ 100 Hz
Sensibilidad cruzada: 1 %
Proporción de sensibilidad a vibración transversal: 1 %
Densidad de ruido: 21 μg/√Hz
Frecuencia de resonancia: 2.4 kHz
Tiempo de asentamiento tras encendido de aceleración: 1 s
Tasa de salida: 5Hz / 10Hz / 25Hz / 35Hz / 50Hz / 100Hz / 200Hz / 500Hz
Interfaz de salida: RS232 / TTL / RS485
Protocolo de comunicación: protocolo de comunicación serie y MODBUS RTU
Entrada (VDD_VSS): 9 ~ 36 VDC
Consumo de corriente en funcionamiento: <16 mA @ 12 VDC
Información de cableado: cable apantallado negro PVC de 2 metros con conector tipo aviación, peso ≤130 g
Conector: conector aeronáutico M12*1.0 macho 5 pines
Peso del producto: ≤450 g (sin cable)

Instalación y aplicación
El sensor utiliza un diseño de instalación sin contacto para facilitar la integración en sistemas; se fija a la superficie del objeto medido con tornillos para obtener automáticamente el ángulo horizontal del objeto. El producto ofrece excelente resistencia a interferencias electromagnéticas externas y a impactos/vibraciones, y es adecuado para aplicaciones como sistemas de comunicaciones por satélite, plataformas de manipulación de vehículos, vehículos de mando especiales, vehículos de antena radar y otros escenarios de monitoreo de vibraciones de baja frecuencia.

Características / Especificaciones técnicas

• Modelo: GKP3
• Rango de medición: ±2 g
• Resolución: 1 µg
• Densidad de ruido: 21 μg/√Hz
• Ancho de banda (3 dB): 0.1 ~ 100 Hz
• Frecuencia de resonancia: 2.4 kHz
• Interfaces de salida: RS485, RS232, TTL
• Protocolos de comunicación: Serie / MODBUS RTU
• Tensión de entrada: 9 ~ 36 VDC
• Corriente de funcionamiento: <16 mA @ 12 VDC
• Conector: M12*1.0 macho 5 pines
• Cableado: cable blindado PVC de 2 m
• Protección de ingreso: IP67
• Peso: ≤450 g (sin cable)
