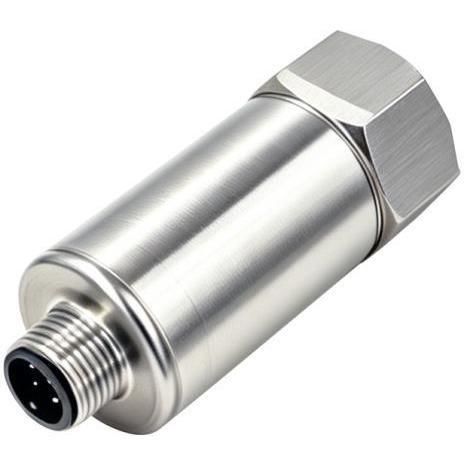

Sensor de vibración MEMS GHA360

para vigilancia de máquinariapara el mantenimiento condicional de máquinaspara motor

Introducción del producto
El GHA360 es un sensor de vibraciones Ethernet de alta frecuencia triaxial con adquisición síncrona de aceleración transitoria en los ejes X/Y/Z. Ofrece una respuesta máxima por eje hasta DC–10 kHz y cubre las bandas de frecuencia características de fallos en maquinaria rotativa industrial (engranajes, frecuencias características de rodamientos, frecuencia de paso de palas). Incorpora un ADC de alta resolución de 20 bits con sensibilidad de 0,095 mg/LSB y bajo ruido (35µg/√Hz), que permite una captura precisa de formas de onda en el dominio temporal incluso con alto ruido de fondo. La interfaz Ethernet 10/100 Mbps estándar soporta el envío directo de paquetes de formas de onda crudas a servidores superiores sin pasarelas intermedias, logrando transmisión de datos de extremo a extremo con baja latencia. Su diseño descentralizado es adecuado para el monitoreo en línea y la evaluación de la salud durante todo el ciclo de vida de componentes giratorios críticos (motores, bombas, ventiladores, reductores, cajas de engranajes) para mantenimiento predictivo.

Características clave

• Rango de medida ±50g
• Sensibilidad 0,095 mg/LSB
• Ancho de banda / frecuencia de respuesta DC–10 kHz
• Bajo ruido 35µg/√Hz
• Frecuencia de muestreo 80 kHz
• Adquisición transitoria tridireccional (X / Y / Z)
• Interfaz de comunicación: Ethernet (10/100 Mbps), envío directo de paquetes de forma de onda cruda
• Alimentación: 12V
• Grado de protección: IP67
• Temperatura de funcionamiento (resumen): -10 ℃ a +70 ℃

Parámetros de rendimiento

• Modelo: GHA360
• Rango de medida: ±50g
• Sensibilidad: 0,095 mg/LSB
• Ejes de medida: X / Y / Z
• Frecuencia de respuesta / ancho de banda: DC~10 kHz
• Frecuencia de muestreo: 80 kHz
• Datos transitorios: formas de onda transitorias X, Y, Z
• Interfaz de comunicación: Ethernet (10/100 Mbps)
• Dirección del equipo: la configuración de fábrica es '1'
• Temperatura ambiente de funcionamiento: -40℃ ~ +85℃
• Método de instalación: montaje magnético o con tornillo de doble extremo (agujero inferior M5*6)
• Grado de protección: IP67
• Dimensiones: Ø23.6×H60.6mm
• Peso del producto: ≤105g

Dimensiones del producto
Ø23.6×H60.6mm (consulte el dibujo para detalles dimensionales)

Especificaciones técnicas

• Rango de medida: ±50g
• Sensibilidad: 0,095 mg/LSB
• Eje: X / Y / Z (adquisición transitoria tridireccional)
• Frecuencia de respuesta / ancho de banda: DC ~ 10 kHz
• Frecuencia de muestreo: 80 kHz
• Ruido: 35µg/√Hz
• Comunicación: Ethernet (10/100 Mbps), admite envío directo de paquetes de forma de onda cruda
• Alimentación: 12V
• Grado de protección: IP67
• Temperatura ambiente de funcionamiento: -40℃ ~ +85℃ (tabla) y -10 ℃ a +70 ℃ (resumen)
• Instalación: montaje magnético o con tornillo de doble extremo (agujero inferior M5*6)
• Dimensiones: Ø23.6×H60.6mm
• Peso del producto: ≤105g
