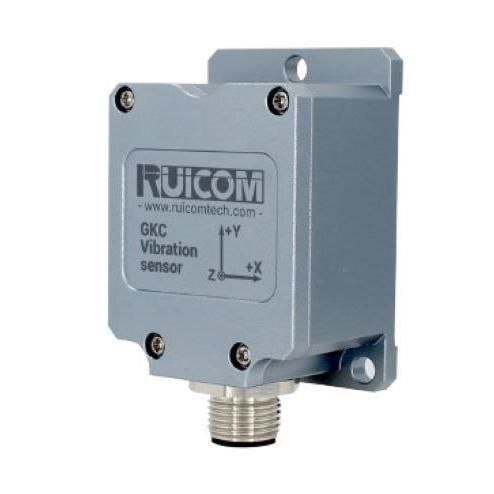

Sensor de vibración MEMS GKC370

para vigilancia de máquinariapara el mantenimiento condicional de máquinaspara el mantenimiento preventivo

Introducción del producto
El GKC370 es un sensor de vibraciones capacitivo MEMS triaxial que ofrece salida analógica de tensión (típ. 0,5–4,5 V, punto cero 2,5 V). Diseñado para monitorización de condición industrial y diagnóstico de máquinas rotativas, integra compensación frente a temperatura/proceso para mantener linealidad y estabilidad a largo plazo y proporcionar mediciones de vibración fiables.

Características técnicas

• Blindaje integrado EMC y RFI
• Modo de bajo consumo
• Rangos de medida configurables: ±2g, ±4g, ±8g, ±16g
• Interfaz de salida DC acoplada (tensión)
• Respuesta en frecuencia: 0 Hz a 200 Hz (filtro pasa-bajo integrado)
• Auto-prueba incorporada para verificación del estado en tiempo real

Puntos destacados

• Detección MEMS triaxial (X, Y, Z)
• Salida analógica en tensión, típ. 0,5–4,5 V
• Rangos seleccionables ±2g a ±16g
• Función de auto-prueba integrada
• Protección IP67

Parámetros de rendimiento
Modelo: GKC370
Rango de medida: ±2g ~ ±16g (configurable)
Eje de medida: ejes X, Y, Z
Resolución: <1 mg
Aceleración en punto cero: 2,5 V (salida en tensión)
Salida a plena escala: 0,5–4,5 V (salida en tensión)
Linealidad: 1%
Repetibilidad encendido/apagado: <2 mg
Frecuencia de respuesta: 0–200 Hz (filtro pasa-bajo integrado)
Ancho de banda: 200 Hz @ 3 dB
Choque: >100 g @ 11 ms (semisinusoidal)
Tiempo de recuperación tras choque: <1 ms
Temperatura de funcionamiento: -40 ~ +85 °C
Temperatura de almacenamiento: -40 ~ +85 °C
Tensión de alimentación: 9–36 V CC
Consumo máximo: 35–38 mA @ 12 V CC
Densidad de ruido: <25 µg/√Hz @ ±2g; <60 µg/√Hz @ ±16g
Incertidumbre máxima de calibración: <1 mg
Protección eléctrica: blindaje EMC y RFI
Confiabilidad: MIL-HDBK-217 Nivel 2
Auto-prueba: ±1 g @ 10 Hz conexión a tierra ST
Clase de protección: IP67
Dimensiones del producto: L55 × W37 × H29 mm
Peso del producto: ≤120 g (sin cable)

Especificaciones técnicas

• Modelo: GKC370
• Tipo: Sensor de vibración capacitivo MEMS triaxial, salida en tensión
• Rangos de medida (seleccionables): ±2g, ±4g, ±8g, ±16g
• Salida: Tensión analógica 0,5–4,5 V (punto cero 2,5 V)
• Resolución: <1 mg
• Linealidad: 1%
• Respuesta en frecuencia / Ancho de banda: 0–200 Hz; 200 Hz @ 3 dB
• Ruido: <25 µg/√Hz (@ ±2g); <60 µg/√Hz (@ ±16g)
• Tensión de alimentación: 9–36 V CC; consumo 35–38 mA @ 12 V
• Resistencia a choques: >100 g @ 11 ms; recuperación tras choque <1 ms
• Temperatura funcionamiento / almacenamiento: -40 ~ +85 °C
• Clase de protección: IP67; blindaje EMC y RFI
• Función de auto-prueba integrada para monitorización en tiempo real
• Dimensiones: 55 × 37 × 29 mm; Peso ≤120 g (sin cable)
