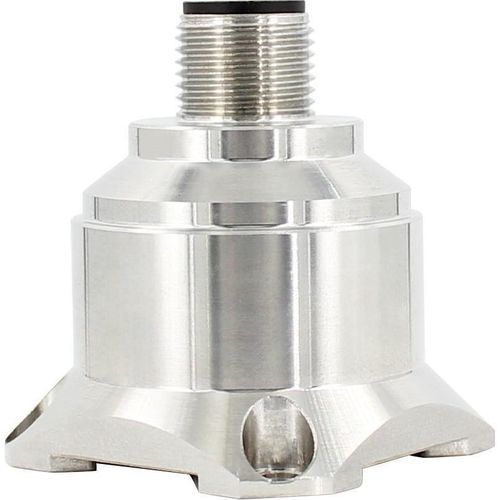

Sensor de vibración MEMS GKG3

capacitivopara vigilancia de máquinariapara el mantenimiento condicional de máquinas

Introducción del producto
La serie de acelerómetros triaxiales GKG3 es una familia de acelerómetros MEMS multiejes desarrollada por RUICOM Technology para detección de vibraciones y ensayos de choque. La serie admite salidas digitales seleccionables (RS232, RS485 o TTL) y códigos de dirección configurables, lo que permite el trabajo en red serie a larga distancia de múltiples sensores para mediciones síncronas multipunto y análisis centralizado de datos. Una unidad FFT integrada proporciona salidas directas de frecuencia, velocidad y amplitud de vibración para agilizar el análisis de datos. La frecuencia de muestreo puede ajustarse dinámicamente para adaptarse a la frecuencia del objeto medido y mejorar la precisión de la medición. La variante GKG392 utiliza tecnología de detección capacitiva de silicio monocristalino e integra un chip sensor de silicio micromecanizado, un ASIC de bajo consumo para el acondicionamiento de señal, un microprocesador que almacena datos de compensación de temperatura y un sensor de temperatura interno. El producto ofrece bajo consumo, calibración de fábrica, diseño mecánico orientado a uso industrial, reinicio por encendido en estado sólido, protección contra sobretensión y deriva del factor de escala a largo plazo inferior al 0,1 %.

Características principales

• Salidas digitales seleccionables: RS232 / RS485 / TTL
• Medición de vibración: 10–2000 Hz; rangos de medida hasta ±40 g según el modelo
• Tolerancia a choques: 100 g @ 11 ms, triaxial (semi-seno)
• FFT integrada: salida directa de frecuencia, velocidad y amplitud
• Código de dirección configurable para redes serie multi-sensor y mediciones síncronas multipunto
• Frecuencias de salida automáticas: 5, 10, 25, 50, 100, 200, 500, 1000 Hz
• Grado de protección IP67; carcasa en aluminio aeroespacial con base magnética en acero inoxidable opcional

Parámetros de rendimiento (filas de tabla)

• Modelo: GKG3
• Rangos de medida — ±2 g; ±4 g; ±8 g; ±10 g; ±20 g; ±40 g
• Calibración de sesgo (mg) — <1 mg para todos los rangos
• Eje de medida — X, Y, Z (triaxial)
• Repetibilidad al encendido / ascenso (mg, máx.) — <2 mg para todos los rangos
• Coeficiente de temperatura del sesgo (mg/°C, típico) — 0,15 (rangos bajos) / 0,75 (rangos altos)
• Resolución / umbral (@1 Hz, mg, máx.) — <1 mg
• No linealidad (% FS, máx.) — <1% FS
• Ancho de banda (3 dB) — 500 Hz
• Sensibilidad entre ejes (%) — 1% (algunos rangos) / 2% (rangos altos)
• Relación de sensibilidad a vibración lateral (%) — 1%–5% según el rango
• Densidad de ruido (μg/√Hz) — 21 (rangos bajos); 86,6 (rangos altos)
• Frecuencia de resonancia (kHz) — 2,4 kHz (rangos bajos); 5,5 kHz (rangos altos)
• Interfaz de salida — RS232 / TTL / RS485
• Protocolo de comunicación — protocolo serie y MODBUS RTU
• Tensión de entrada (VDD_VSS) — 9–36 VDC
• Corriente de funcionamiento — <60 mA @ 12 VDC
• Clase de protección — IP67
• Materiales — carcasa: aluminio aeroespacial; base magnética: acero inoxidable
• Peso — peso neto producto ≤ 116 g; base magnética ≤ 50 g
• Dimensiones — producto: L36 × W32 × H24 mm; base magnética: L36 × W32 × H8.1 mm
• Nota: No operar continuamente más allá del rango de medida especificado.
