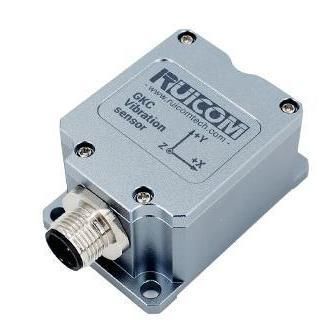

Sensor de vibración MEMS GKC378

para vigilancia de máquinariapara el mantenimiento preventivopara vibrómetro

Introducción del producto
El GKC378 es un sensor de vibración triaxial basado en tecnología capacitiva MEMS de silicio monocristalino. Ofrece una salida analógica de corriente DC acoplada de 4–20 mA e integra componentes sensibles capacitivos de bajo ruido junto con circuitos de acondicionamiento y compensación para minimizar la deriva térmica y las variaciones de proceso. El sensor dispone de arquitectura de bajo consumo, apantallamiento EMC/RFI integrado y función de autotest para verificar el estado de los elementos de medida y la cadena de señal. Aplicaciones típicas: monitorización de vibraciones en equipos industriales, evaluación de la salud estructural y control de movimiento.

Características clave

• Sensor de vibración MEMS triaxial (ejes X, Y, Z)
• Salida de corriente DC acoplada 4–20 mA, compatible con bucles industriales
• Rangos de medida configurables: ±2 g, ±4 g, ±8 g, ±16 g (ajuste de fábrica)
• Respuesta en frecuencia optimizada para mediciones estáticas y dinámicas de baja frecuencia (0–200 Hz)
• Función de autotest integrada para verificación in situ
• Protección IP67 y blindaje EMC/RFI integrado

Parámetros de rendimiento

• Modelo: GKC378
• Rango de medida: ±2 g ~ ±16 g (configurable)
• Ejes de medida: X, Y, Z (triaxial)
• Resolución: < 1 mg
• Salida en punto cero: 12 mA (corriente)
• Salida a plena escala: 4–20 mA (corriente)
• Linealidad: 1%
• Repetibilidad encendido/apagado: < 2 mg
• Frecuencia de respuesta: 0–200 Hz (filtro pasa bajos integrado)
• Ancho de banda: 200 Hz @ 3 dB
• Choque: > 100 g @ 11 ms (semisinusoidal)
• Tiempo de recuperación tras choque: < 1 ms
• Temperatura de funcionamiento: -40 a +85 °C
• Temperatura de almacenamiento: -40 a +85 °C
• Tensión de alimentación: 9–36 V DC
• Consumo máximo: 35–38 mA @ 12 V DC
• Densidad de ruido: < 25 µg/√Hz (@ ±2 g); < 60 µg/√Hz (@ ±16 g)
• Incertidumbre máxima de calibración: < 1 mg
• Protección eléctrica: blindaje EMC y RFI
• Fiabilidad: MIL-HDBK-217 Nivel 2
• Autotest: ±1 g @ 10 Hz
• Clase de protección: IP67
• Dimensiones: L55 × W37 × H29 mm
• Peso: ≤ 120 g (sin cable)

Especificaciones técnicas

• Señal de salida: 4–20 mA DC acoplado
• Rangos de medida: ±2 g, ±4 g, ±8 g, ±16 g (configurables)
• Ejes: triaxial (X, Y, Z)
• Resolución: < 1 mg
• Respuesta en frecuencia / ancho de banda: 0–200 Hz (200 Hz @ 3 dB)
• Linealidad: 1%
• Tensión de alimentación: 9–36 V DC
• Consumo: 35–38 mA @ 12 V DC (máx)
• Densidad de ruido: < 25 µg/√Hz (@ ±2 g), < 60 µg/√Hz (@ ±16 g)
• Autotest: integrado (±1 g @ 10 Hz)
• Clase de protección: IP67
• Protección eléctrica: blindaje EMC y RFI
• Dimensiones: L55 × W37 × H29 mm
• Peso: ≤ 120 g (sin cable)
