Software de diseño Simcenter HEEDS

de análisisde desarollode optimización

Resumen

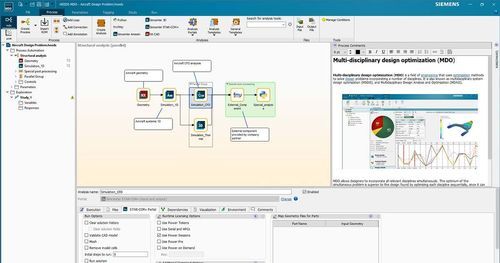

Simcenter HEEDS es un potente paquete de software de diseño, exploración y optimización del espacio que interactúa con herramientas comerciales de CAD y CAE. Facilita la automatización de flujos de trabajo de análisis, maximiza los recursos informáticos disponibles y explora eficientemente el espacio de diseño para encontrar soluciones innovadoras y evaluar conceptos frente a requisitos de rendimiento.

Principales beneficios

• Diseño de exploración espacial — Facilita la exploración y optimización eficientes de las opciones y parámetros de diseño dentro del espacio de diseño, permitiendo obtener resultados superiores con mayor facilidad.
• Eficiencia de tiempo y costes — Automatiza procesos de diseño y aprovecha algoritmos de optimización para analizar rápidamente numerosas variaciones de diseño y reducir tiempo y costes del desarrollo.
• Optimización multidisciplinaria — Soporta la consideración simultánea de varias disciplinas de ingeniería, permitiendo un enfoque holístico que tiene en cuenta las interacciones entre dominios.
• Automatización del flujo de trabajo — Elimina tareas repetitivas en procesos de diseño y optimización, agilizando flujos de trabajo y posibilitando decisiones más rápidas y una exploración más completa.

Novedades (Simcenter HEEDS 2504)
El lanzamiento 2504 está orientado a modelar la complejidad mediante la racionalización del modelado sustitutivo, la exploración con herramientas mejoradas de minería y visualización de datos, la aceleración de la automatización del flujo de trabajo mediante búsqueda mejorada por IA y la integración fluida con portales existentes y nuevos portales.

Automatización del proceso
Simcenter HEEDS integra y automatiza flujos de trabajo combinando herramientas internas y comerciales de simulación 1D, 2D y 3D y de estimación de costes, sin necesidad de scripts personalizados extensos. Permite:

• Crear flujos de procesos que combinen múltiples herramientas CAD/CAE.
• Modificar geometría nativa y actualizar modelos físicos de simulación de forma robusta.
• Soportar flujos secuenciales o de cosimulación.
• Automatizar la reconstrucción de modelos para explorar grandes espacios de diseño.

Ejecución distribuida
Simcenter HEEDS aprovecha inversiones en hardware existentes, habilitando ejecución distribuida en estaciones Windows, servidores y clústeres Linux y recursos en la nube. Capacidades clave:

• Aprovechamiento de todos los recursos informáticos disponibles (locales, remotos, HPC y nube).
• Paralelización en varios niveles: flujo de trabajo, tareas y núcleos.
• Soporte para numerosos maletines de carga y organización de tareas a través de plataformas y sistemas operativos.
• Disponibilidad continua de ejecución para maximizar la inversión en simulación.

Búsqueda eficiente (SHERPA)
Simcenter HEEDS incorpora SHERPA, un enfoque de exploración híbrida simultánea, robusta, progresiva y adaptativa, que combina estrategias de búsqueda globales y locales. Características:

• No exige simplificación del modelo ni creación obligatoria de sustitutos.
• Emplea búsquedas híbridas y adaptativas que encuentran mejores diseños con menos evaluaciones.
• Reduce tiempo de búsqueda, costes de desarrollo y riesgos de diseño.

Búsqueda mejorada con IA
El Predictor de simulación con IA acelera la búsqueda de diseños para análisis de CAE intensivos en cálculo. Funcionalidades y ventajas:

• La IA aprende activamente la precisión del predictor y mejora la búsqueda adaptativa (integrada en el marco SHERPA).
• Permite reutilizar datos previos para orientar búsquedas futuras y obtener información valiosa para nuevos diseños.
• Reduce significativamente el tiempo de optimización (ahorro de tiempo de cálculo reportado, por ejemplo, hasta ~40% en optimizaciones largas).
• No requiere conocimientos especializados en IA por parte del usuario; se integra en flujos de trabajo existentes.

Información y descubrimiento
Simcenter HEEDS proporciona herramientas de minería y visualización de datos para comparar rendimiento entre alternativas y facilitar las revisiones de diseño. Permite:

• Identificar familias de diseños con mejor rendimiento.
• Analizar la sensibilidad de variables de diseño y la robustez frente a tolerancias de fabricación.
• Consolidar y entender compensaciones entre objetivos y restricciones.

Integración y ecosistema
HEEDS ofrece una amplia lista de interfaces directas con múltiples herramientas comerciales de CAD y CAE (portales e integraciones), lo que facilita conectar rápidamente diversas tecnologías sin manipulación manual continua. Los datos pueden compartirse automáticamente entre productos de modelado y simulación para evaluar compensaciones y robustez del diseño.

Casos de uso y beneficios prácticos

• Optimización de diseños complejos y multidisciplinares.
• Automatización de prototipos virtuales para acelerar la toma de decisiones.
• Aprovechamiento de infraestructuras HPC y en la nube para reducir tiempos de cálculo.
• Mejor soporte en revisiones de diseño mediante análisis de sensibilidad y grupos de diseños de alto rendimiento.

caractéristiques / spécifications techniques

• Exploración híbrida SHERPA: búsqueda global y local simultánea, robusta y adaptativa.
• Predictor de simulación con IA integrado para acelerar optimizaciones (aprovecha aprendizaje y reutilización de datos).
• Ejecución distribuida: soporte de Windows y Linux, clústeres HPC y recursos en la nube; paralelización a niveles de flujo, tarea y núcleos.
• Automatización de flujos: integración nativa con múltiples herramientas CAD/CAE, modificación de geometría nativa y reconstrucción automática de modelos.
• Soporte de optimización multidisciplinaria y análisis de robustez y tolerancias.
• Herramientas mejoradas de minería y visualización de datos para descubrimiento e interpretación de resultados.
• Versionado y mejoras: referencia a la versión 2504 con mejoras en modelado sustitutivo, minería/visualización, IA y actualizaciones de portales.
