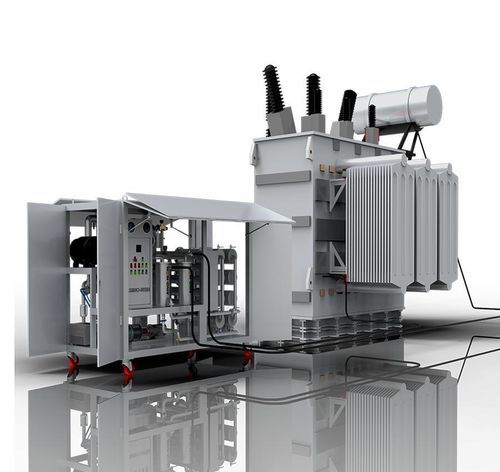

Sistema de purificación por filtración NSH-VFD-series

para aceitepara aplicaciones industriales

VISIÓN GENERAL DEL PRODUCTO
La serie SINO-NSH VFD es un depurador de aceite aislante por vacío diseñado para eliminar trazas de agua, gases disueltos y libres, carbono y partículas del aceite aislante mediante calor y vacío. Está destinado a restaurar y mantener las propiedades dieléctricas del aceite en equipos de alto voltaje.

APLICACIÓN

• Purificación de aceite aislante para transformadores
• Tratamiento para interruptores, inductores, cables y condensadores con sistemas de aislamiento
• Adecuado para aceites de marca, transformadores de alta y ultra alta tensión; también aplicable a lubricantes de baja viscosidad

VARIANTES DEL PRODUCTO

• SINO-NSH-VF — Máquina de purificación de aceite de transformador de vacío de una etapa (vacío simple)
• SINO-NSH-VFD — Máquina de purificación de aceite de transformador de vacío de dos etapas (vacío doble)
• SINO-NSH-VFD-R — Máquina de purificación y regeneración de vacío de dos etapas (regeneración de aceites envejecidos)
• SINO-NSH-VFD-A — Máquina de purificación de aceite de transformador de vacío de dos etapas totalmente automática

TECNOLOGÍA Y FUNCIONAMIENTO
SINO-NSH-VFD combina tecnologías de coacervación, coalescencia, separación y purificación refinada. En comparación con las unidades de una etapa, incorpora un sistema de vacío ROOTS y un separador de segunda etapa para acelerar la eliminación de agua libre y disuelta, gases, carbono y partículas, mejorando la recuperación dieléctrica.

CARACTERÍSTICAS

• Sistema de deshidratación y desgasificación
• Trenes de filtración de alta precisión
• Poderoso sistema de vacío de dos etapas (ROOTS + bomba de respaldo)
• Control eléctrico para regulación del proceso
• Componentes de calidad y configuraciones modulares
• Múltiples diseños estructurales y funcionales

VENTAJAS

• Aumento significativo de la tensión de ruptura del aceite tratado
• Reducción de costes de mantenimiento y reemplazo
• Capacidad de trabajo en línea
• Huella compacta, bajo ruido
• Disponible en configuraciones fija, móvil sobre ruedas o remolcada; carcasas estándar, cubridoras de estantería o resistentes a explosiones

DATOS DEL ACEITE ANTES Y DESPUÉS DE LA FILTRACIÓN
PARÁMETROS | UNIDADES | ANTES | DESPUÉS
Tensión de ruptura | kV | 25 | ≥75
Humedad (ppm) | ppm | 50–100 | < 3–5
Tamaño de partícula (finura de filtro) | µm | Visible | < 1
Contenido de gas | % Vol./Vol. | < 10% | < 0.1%

PROYECTOS / ESTILOS DISPONIBLES
Tipos disponibles: estación fija, móvil con cuatro ruedas, móvil con remolque; apariencia normal, cubierta de estantería, tipo a prueba de explosiones; colores y configuraciones personalizables. También conocido como: Vacuum Dehydrator, Vacuum Purification System, Oil Degasification, Regeneration, Recycling.

DATOS TÉCNICOS / ESPECIFICACIONES

• Brand Name: SINO-NSH
• Series: VFD
• Aceite tratado: aceite aislante (aceite de transformador)
• Función: deshidratación, desgasificación, eliminación de impurezas
• Caudal: 1.800–18.000 Liter/Hour
• Alimentación: 380VAC / 3Phase / 50Hz (o personalizable)
• Plazo de entrega: 10 días laborables
• Capacidad de suministro: 50 juegos por mes
