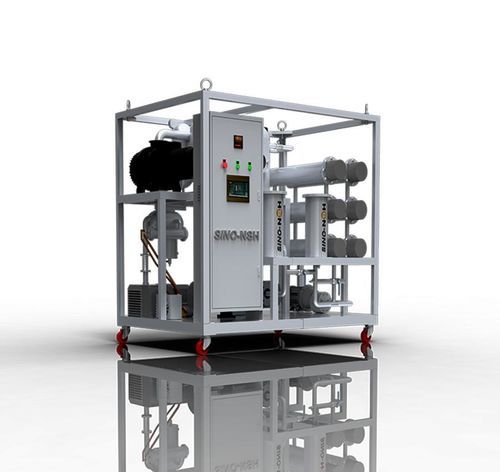

Sistema de purificación para aceite NSH-VFD series

para aplicaciones industriales

General
NSH-VFD es un depurador al vacío de aceite para transformador de doble etapa diseñado para deshidratación, desgasificación y eliminación de impurezas sólidas en aceites aislantes empleados en transformadores, interruptores y equipos de alta tensión. Compatible con aceites de marca y ciertas grasas lubricantes de baja viscosidad. Disponible en configuraciones estacionarias y móviles para mantenimiento en campo o uso en taller.

Beneficios

• Elimina eficazmente la humedad disuelta en el aceite
• Reduce los gases combustibles y el oxígeno disuelto
• Mejora la rigidez dieléctrica (BDV)
• Mejora el factor de potencia y la estabilidad operativa
• Extiende la vida útil del aceite y reduce la frecuencia de reemplazo
• Aumenta la fiabilidad y la vida útil del transformador

Datos del aceite tras purificación
Rigidez dieléctrica (BDV) | kV | ≥75
Contenido de agua | ppm | ≤3
Contenido de gas | % | ≤0.1
Tamaño de impurezas | μm | ≤5

Depurador al vacío de aceite para transformador de doble etapa - Datos técnicos seleccionados
Caudal (L/H): VFD-30 1800 | VFD-50 3000 | VFD-75 4000 | VFD-100 6000 | VFD-150 9000 | VFD-200 12000 | VFD-300 18000
Rango de vacío: -0.092 ~ -0.099 MPa
Presión de trabajo: ≤0.3 MPa
Vacío máximo: ≤50 Pa
Rango de temperatura (trabajo): 45 - 85 °C
Alimentación (típica): 380 V / 3Phase / 50Hz (personalizable)
Ruido en servicio: ≤72 dB (según modelo)
Potencia de calefacción (kW): VFD-30 24 | VFD-50 30 | VFD-75 48 | VFD-100 72 | VFD-150 108 | VFD-200 144 | VFD-300 210
Potencia total (kW): VFD-30 26 | VFD-50 33 | VFD-75 58 | VFD-100 76 | VFD-150 114 | VFD-200 150 | VFD-300 222
Diámetros de entrada/salida (mm): 25–65 (según modelo)
Peso neto (kg): ~350 a ~1420 según modelo
Dimensiones ejemplo (L x W x H mm): VFD-30 1400 x 1000 x 1200 | VFD-300 2100 x 1700 x 2000

Opciones de presentación

• Estructura base con ruedas
• Cubierta metálica sobre ruedas
• Cubierta metálica en remolque mono-eje
• Estructura sobre remolque biaxial
• Cubierta metálica en remolque biaxial
• Cubierta metálica con cabina de operación en remolque biaxial

También llamado: Vacuum Dehydrator, Vacuum Purification System, Oil Degasification, Regeneration, Recycling

Especificaciones técnicas

• Brand Name: Sino-NSH
• Series: VFD
• Model / Denomination: NSH-VFD
• Aceite tratado: aceite aislante para transformador; también apto para ciertas grasas lubricantes de baja viscosidad
• Función: deshidratación, desgasificación, eliminación de impurezas
• Rango de caudal: 1.800 - 18.000 L/h (según modelo)
• Alimentación: típ. 380VAC / 3Phase / 50Hz (otros voltajes/frecuencias personalizables)
• Rango de vacío: aprox. -0.092 a -0.099 MPa
• Presión de trabajo: ≤0.3 MPa
• Vacío máximo: ≤50 Pa
• Temperatura de operación: 45 - 85 °C
• Ruido en funcionamiento: hasta ≤72 dB (varía según modelo)
• Potencia de calefacción: 24 kW a 210 kW según modelo
• Potencia total: 26 kW a 222 kW según modelo
• Diámetros entrada/salida: 25 mm a 65 mm según modelo
• Peso neto: ~350 kg a ~1420 kg según modelo
• Tiempo de entrega (ej.): 10 días laborables
• Capacidad de suministro (ej.): 50 equipos / mes
