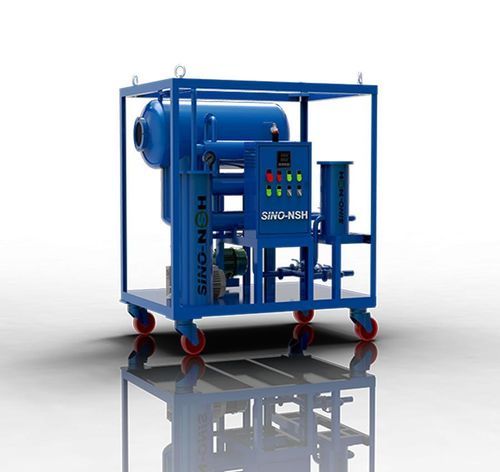

Sistema de purificación para aceite NSH-VF series

económicopara aplicaciones industriales

Resumen
NSH-VF es un purificador de aceite al vacío de una sola etapa diseñado como una solución rentable para el tratamiento de aceites de aislamiento en transformadores. Elimina humedad, gases disueltos y partículas para restaurar las propiedades dieléctricas. Alta eficiencia de purificación y operación sencilla; disponible en versión estacionaria o móvil.

Aplicaciones
Se utiliza para prolongar la vida útil del aceite de aislamiento en transformadores, interruptores, reactores, reguladores de tensión y equipos de conmutación, o para inyectar aceite aislante en transformadores. Las unidades pueden incorporar regeneradores para mejorar la desacidificación, la decoloración y la eliminación de contaminantes dieléctricos y ácidos. El voltaje de descarga puede aumentar de aproximadamente 15 kV hasta 65 kV tras el tratamiento.

Ventajas del purificador de aceite para transformador

• Elimina la humedad disuelta del aceite de transformador
• Reduce los gases combustibles disueltos y el oxígeno disuelto
• Mejora la resistencia dieléctrica y el rendimiento de aislamiento del aceite
• Mejora el factor de potencia del transformador
• Prolonga la vida útil del aceite y los intervalos de mantenimiento
• Mejora la fiabilidad y la disponibilidad del transformador

Datos del aceite tras la purificación
Resistencia dieléctrica (BDV): kV ≥60
Contenido de agua: ppm ≤7
Contenido de gas: % ≤0.1
Tamaño de impurezas: μm ≤5

Especificaciones de la máquina (parámetros seleccionados por modelo)
Parámetro / Columnas de valor: VF-10 | VF-20 | VF-30 | VF-50 | VF-100
Capacidad, litros/hora: 600 | 1200 | 1800 | 3000 | 6000
Potencia de calentamiento, kW: 9 | 15 | 24 | 36 | 60
Potencia total, kW: 11 | 17 | 26 | 39 | 65
Alimentación eléctrica: Totalmente personalizable
Diámetro de entrada, mm: 25 | 25 | 25 | 32 | 40
Diámetro de salida, mm: 25 | 25 | 25 | 32 | 40
Dimensiones (sin remolque) largo, mm: 1300 | 1400 | 1400 | 1400 | 1550
Dimensiones (sin remolque) ancho, mm: 900 | 900 | 900 | 900 | 1550
Dimensiones (sin remolque) alto, mm: 1300 | 1300 | 1300 | 1700 | 1850
Peso (sin remolque), kg: 300 | 330 | 350 | 400 | 650

Condiciones de funcionamiento y observaciones
Opciones de voltaje: 380 V (50 Hz), 380 V (60 Hz), 400 V (60 Hz), 415 V (50 Hz), 415 V (60 Hz), 220 V (60 Hz), 460 V (60 Hz), etc. Diseñado para funcionar satisfactoriamente a temperaturas ambiente de -20 °C a 55 °C.

Estilos disponibles

• Tipo estación fija, tipo móvil con cuatro ruedas, tipo móvil con remolque
• Apariencia estándar, tipo con cubierta de estantería y tipo antiexplosión
• Disponible en diferentes colores

También llamado
Deshidratador al vacío; Sistema de purificación por vacío; Desgasificación de aceite; Regeneración; Reciclaje

Especificaciones técnicas

• Brand Name: Sino-NSH
• Serie: VF
• Aceite tratado: aceite de aislamiento (aceite de transformador)
• Función: deshidratación, desgasificación, eliminación de impurezas
• Caudal: 600–6000 L/h (según modelo)
• Alimentación ejemplo: 380 VAC / 3 fases / 50 Hz (o personalizable)
• Plazo de entrega ejemplo: 10 días laborables
• Capacidad de suministro ejemplo: 50 unidades por mes
