Sistema de filtración de gas NSH-VFD-R series

de aceite de lubricaciónde aceiteaceite dieléctrico

Resumen

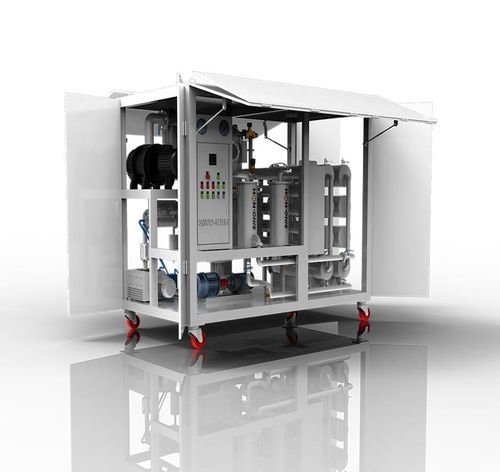

El NSH-VFD-R es una planta de regeneración de aceite de transformador en dos etapas fabricada por Sino-NSH para restaurar y purificar aceites aislantes envejecidos. Combina deshidratación al vacío, desgasificación y regeneración química para eliminar humedad, gases disueltos, sulfuros, lodos, alquitranes y carbono disociado. Disponible en versiones estacionaria o móvil para uso en taller o en campo.

General
El aceite de aislamiento se degrada con la humedad, el calor y la contaminación. El NSH-VFD-R utiliza calentamiento controlado, vacío y procesos asistidos por campo eléctrico para extraer agua y gases, filtrar partículas y regenerar químicamente el aceite eliminando ácidos orgánicos, lodos y color. El aceite tratado alcanza parámetros dieléctricos y de limpieza que prolongan la vida útil del aceite y del equipo.

Parámetros del producto

• Brand Name: Sino-NSH
• Modelo: NSH-VFD-R
• Serie: VFD
• Aceite tratado: aceite de aislamiento (aceite de transformador)
• Funciones: deshidratación, desgasificación, eliminación de impurezas, regeneración
• Caudal: 1.800–18.000 L/h (según modelo)
• Alimentación: 380 VAC / 3 fases / 50 Hz (personalizable)
• Rango de vacío: aprox. -0,092 a -0,099 MPa
• Vacío máximo tras tratamiento: ≤ 50 Pa
• Temperatura del aceite: 45–85 °C
• Finos de filtración: ≤ 5 µm (opción ≤ 1 µm)
• Plazo de entrega: aprox. 10 días hábiles
• Capacidad de suministro: 50 equipos/mes

Beneficios del purificador de aceite

• Elimina humedad disuelta y agua libre
• Reduce gases combustibles disueltos y oxígeno
• Restaura y mejora la rigidez dieléctrica
• Reduce pérdidas dieléctricas y mejora el factor de potencia
• Elimina ácidos, lodos, carbono y color con la opción de regeneración
• Alarga la vida útil del aceite y la fiabilidad del transformador

Datos del aceite tras la purificación

• Resistencia dieléctrica: ≥ 75 kV
• Contenido de agua: ≤ 5 ppm
• Finos de filtración: ≤ 5 µm (o ≤ 1 µm)
• Desgasificación: ≤ 0,1%
• Color del aceite: L ≤ 0,5 (mejorado)
• Valor de ácido: ≤ 0,01 mg KOH/g
• pH del ácido soluble: 5–7
• Tangente de pérdida dieléctrica tg(90°C)% : ≤ 0,002

Especificaciones de la máquina

• Rangos comunes: vacío aprox. -0,092 a -0,099 MPa; presión de trabajo ≤ 0,3 MPa; vacío máx ≤ 50 Pa; control de temperatura de aceite 45–85 °C; ambiente -20 a 55 °C
• Modelos y cifras clave:
• VFD-R-30 — Caudal 1.800 L/h | Potencia de calefacción 24 kW | Potencia total 26 kW | Entrada/Salida 25 mm
• VFD-R-50 — Caudal 3.000 L/h | Potencia de calefacción 30 kW | Potencia total 33 kW | Entrada/Salida 25 mm
• VFD-R-75 — Caudal 4.000 L/h | Potencia de calefacción 48 kW | Potencia total 58 kW | Entrada/Salida 32 mm
• VFD-R-100 — Caudal 6.000 L/h | Potencia de calefacción 72 kW | Potencia total 76 kW | Entrada/Salida 32 mm
• VFD-R-150 — Caudal 9.000 L/h | Potencia de calefacción 108 kW | Potencia total 114 kW | Entrada/Salida 40 mm
• VFD-R-200 — Caudal 12.000 L/h | Potencia de calefacción 144 kW | Potencia total 150 kW | Entrada/Salida 50 mm
• VFD-R-300 — Caudal 18.000 L/h | Potencia de calefacción 210 kW | Potencia total 222 kW | Entrada/Salida 65 mm
• Nivel sonoro operativo: ≤72–78 dB (según modelo)

Opciones de presentación

• Estructura base con ruedas
• Carcasa metálica sobre ruedas
• Carcasa metálica sobre remolque de un eje
• Estructura base sobre remolque de dos ejes
• Carcasa metálica sobre remolque de dos ejes
• Carcasa metálica con cabina operativa sobre remolque de dos ejes

También llamado
Deshidratador al vacío, sistema de purificación al vacío, desgasificación de aceite, regeneración, reciclaje.

Especificaciones técnicas

• Modelo: NSH-VFD-R
• Brand: Sino-NSH
• Serie: VFD
• Aceite tratado: aceite de aislamiento (aceite de transformador)
• Funciones: deshidratación, desgasificación, eliminación de impurezas, regeneración
• Rango de caudal: 1.800–18.000 L/h
• Rango de vacío: aprox. -0,092 a -0,099 MPa
• Presión de trabajo: ≤ 0,3 MPa
• Vacío máx tras tratamiento: ≤ 50 Pa
• Temperatura del aceite: 45–85 °C
• Potencia de calefacción: 24–210 kW
• Potencia total: 26–222 kW
• Alimentación: 380 V / 3P / 50 Hz (personalizable)
• Finos de filtración: ≤ 5 µm o ≤ 1 µm
• Objetivos post-tratamiento: agua ≤ 5 ppm; dieléctrica ≥ 75 kV; tg ≤ 0,002; ácido ≤ 0,01 mg KOH/g; color L ≤ 0,5
• Plazo de entrega: aprox. 10 días hábiles; capacidad: 50 equipos/mes
