Sistema de purificación para aceite NSH-VFD-A

para aplicaciones industriales

Título
Purificador de aceite para transformadores NSH-VFD-A, vacío de doble etapa, 1.800–18.000 L/h

Resumen
NSH-VFD-A es un purificador totalmente automático con sistema de vacío de doble etapa para transformadores de potencia, apto para todo tipo de aceites dieléctricos. Elimina humedad, gases disueltos, partículas, ácidos orgánicos, lodos, betunes y carbono disociado. Se admiten soluciones personalizadas.

General
Bajo efecto de calor y campo eléctrico, el aceite aislante puede acumular trazas de agua, gases y contaminantes sólidos. NSH-VFD-A regenera y reactiva el aceite degradado eliminando humedad, gases e impurezas mecánicas y suprimiendo ácidos orgánicos, lodos, betunes y carbono disociado que los purificadores convencionales no eliminan por completo. El aceite tratado puede alcanzar los estándares y la vida útil de un aceite nuevo.

Descripción
Unidad totalmente automática de deshidratación y desgasificación, configurable según las necesidades operativas o funcionales del usuario final. Emplea un controlador lógico programable (PLC) y una serie de instrumentación, alarmas e interbloqueos para operación automática y permite control manual de funciones cuando se requiera. Indicadores luminosos muestran el estado de componentes clave y condiciones de alarma.

Instrumentos de inspección disponibles

• Contenido de humedad antes y después
• Caudal en tiempo real y volumen total
• Monitorización de presión
• Inspección en línea del contenido de partículas
• Temperatura del aceite a la entrada y salida
• Contador de ciclos de funcionamiento
• Monitorización del estado de todos los componentes
• Indicador de obstrucción del filtro

Datos del aceite antes y después

• Tensión de ruptura: antes 25 kV → después ≥75 kV
• Eliminación de humedad: antes 50–100 ppm → después < 3–5 ppm
• Tamaño de partícula (fineness del filtro): antes visible → después < 1 μm
• Contenido de gas: antes < 10 % vol → después < 0.1 % vol

Opciones de presentación

• Estructura base con ruedas
• Tapa metálica sobre ruedas
• Tapa metálica sobre remolque de eje simple

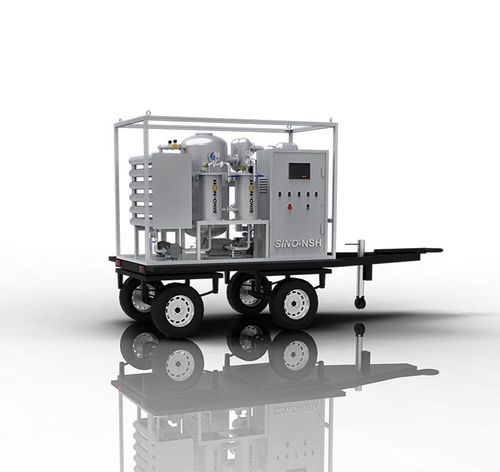

• Estructura base sobre remolque de doble eje
• Tapa metálica sobre remolque de doble eje
• Tapa metálica y cabina de operación sobre remolque de doble eje

También llamado
Deshidratador al vacío, sistema de purificación al vacío, desgasificación de aceite, regeneración de aceite, reciclaje de aceite

Especificaciones técnicas

• Brand Name: Sino-NSH
• Modelo / Serie: VFD (NSH-VFD-A)
• Aceite tratado: aceite aislante (aceite para transformador)
• Funciones: deshidratación, desgasificación, eliminación de impurezas; eliminación de ácidos orgánicos, lodos, betunes y carbono disociado
• Caudal: 1.800 – 18.000 L/h
• Suministro eléctrico: 380 VAC / 3 fases / 50 Hz (personalizable)
• Plazo de entrega: 10 días laborables
• Capacidad de suministro: 50 unidades por mes
