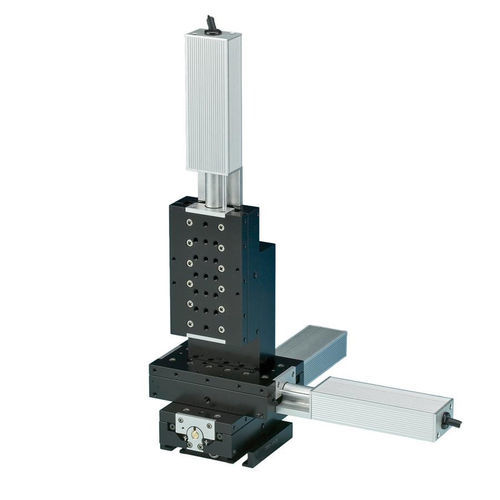

Platina de posicionamiento lineal 7700

de traslaciónmotorizadade rodillos cruzados

La etapa de traslación motorizada Serie 7700 está diseñada para un desplazamiento lineal excepcionalmente suave gracias a sus rodamientos de rodillos cruzados. Es una versión integrada de la etapa de traslación de rodillos cruzados Serie 1700, utilizando un tornillo de precisión precargado para garantizar un funcionamiento sin deriva. Las versiones de alta velocidad están disponibles bajo pedido. La etapa es controlada por los controladores de la serie e y MC2010 a través de una interfaz de bucle cerrado entre el controlador y el codificador del motor, asegurando una alta resolución y un posicionamiento repetible. El acoplamiento del codificador también permite el uso de la pantalla digital DR1000 para requisitos de posicionamiento repetido o relativo.

Características del producto

• Posicionamiento rápido de 1,7 mm/segundo
• Motores de corriente continua silenciosos
• Base de montaje giratoria
• Versiones compatibles con vacío disponibles bajo pedido

Especificaciones de rendimiento

• Carga máxima en el eje horizontal: 10 lbs
• Carga máxima en el eje vertical: 4 lbs
• Recorrido: 50 mm
• Retroceso: < 5 µm
• Precisión punto a punto: ± 2 µm

Características / Especificaciones técnicas

• Versión integrada de la etapa de traslación de rodillos cruzados Serie 1700
• Tornillo de precisión precargado para un funcionamiento sin deriva
• Conexión de bucle cerrado para una resolución de 0,2 µm y 0,1 µm (dependiendo del controlador)
• Compatible con la pantalla digital DR1000
• Opciones para ejes de ajuste: X, X-Y, X-Y-Z
• Opciones de lateralidad: DERECHA, IZQUIERDA
• Opciones de unidad de medida: MÉTRICO, IMPERIAL
