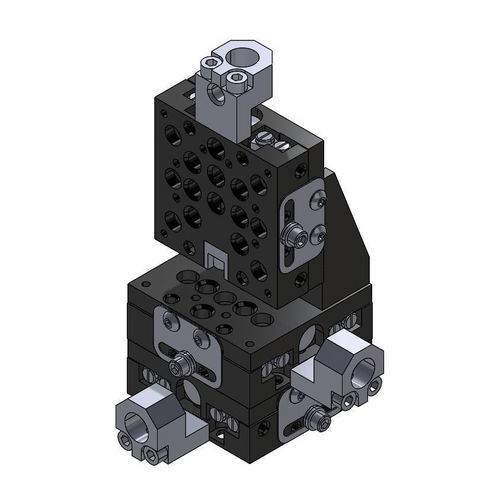

Platina de nanoposicionamiento XY 50.5cr

XYZ2 ejescompacta

La etapa de rodillos cruzados Serie 50.5cr es la línea más delgada disponible en el mercado, diseñada para aplicaciones donde el espacio o la altura son críticos. Su perfil delgado la hace ideal para configuraciones compactas, y está disponible en versiones de eje X, XY o XYZ en tres tamaños. Cada eje cuenta con un bloqueo de lámina no influyente, asegurando que el ajuste inicial permanezca estable, con orificios de montaje coincidentes en el borde opuesto para un acceso flexible. Dependiendo de la sensibilidad requerida, la etapa puede equiparse con tornillos de ajuste de 8-80TPI o 8-100TPI, o micrómetros SM-1. Los soportes angulares están incluidos en los ensamblajes y también se pueden comprar por separado.

Características del producto

• Diseño de perfil bajo
• Bloqueo no influyente
• Rodamientos de rodillos cruzados de alta carga
• Versiones compatibles con vacío disponibles

Especificaciones de rendimiento

• Rango de desplazamiento: 0.5 pulgadas (12 mm)
• Carga máxima del eje horizontal: 5 lb
• Carga máxima del eje vertical: 2 lb
• Resolución:
  • Tornillo de ajuste 80TPI: 5 µm
  • Tornillo de ajuste 100TPI: submicrónico

Opciones

• Ejes de ajuste: X, X-Y, X-Y-Z
• Mano: DERECHA, IZQUIERDA
• UOM: MÉTRICO, IMPERIAL

Características / Especificaciones técnicas

• Serie: 50.5cr
• SKU: 50.5CR SERIES
• Configuraciones de eje disponibles: X, XY, XYZ
• Compatibilidad de tornillos de ajuste: 8-80TPI, 8-100TPI, micrómetros SM-1
• Soportes angulares incluidos en los ensamblajes
