Platina de posicionamiento XY 150.5cr
XYZcon motor lineal2 ejes

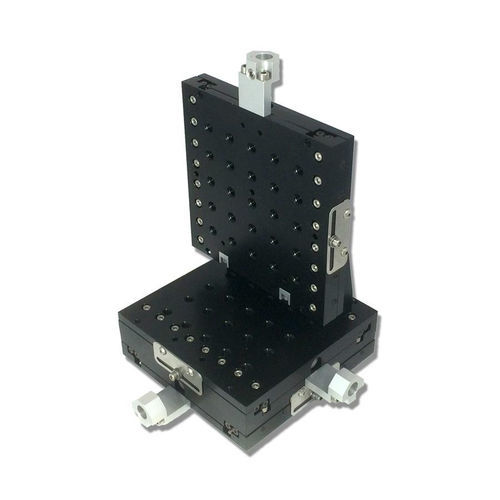

Platina de posicionamiento XY - 150.5cr - Siskiyou - XYZ / con motor lineal / 2 ejes
Platina de posicionamiento XY - 150.5cr - Siskiyou - XYZ / con motor lineal / 2 ejes
Añadir a mis favoritos
Añadir al comparador

Características

Orientación
XY, XYZ
Tipo
con motor lineal
Número de ejes
2 ejes, 3 ejes
Otras características
de rodillos cruzados
Carrera

25,4 mm
(1 in)

Carga

6 lb, 15 lb
(2,72 kg, 6,8 kg)

Descripción

La serie 150.5cr representa la línea más delgada de etapas de rodillos cruzados en el mercado hoy en día. Su diseño delgado es ideal para aplicaciones en las que el espacio o la altura son críticos. Los tres tamaños están disponibles en versiones de eje X, XY o XYZ. Cada eje tiene un bloqueo de lámina no influyente que prácticamente garantiza que el primer ajuste sea el último. El bloqueo de lámina tiene orificios de montaje coincidentes en el borde opuesto para una flexibilidad de acceso máxima. Dependiendo de la sensibilidad de la configuración, se pueden usar tornillos de ajuste de 8-80TPI o 8-100TPI, o micrómetros SM-1, con estas etapas. Los soportes angulares están incluidos en los ensamblajes y también se pueden comprar por separado.

Características del producto
  • Diseño de perfil bajo
  • Bloqueo no influyente
  • Rodamientos de rodillos cruzados de alta carga
  • Versiones compatibles con vacío disponibles

Especificaciones de rendimiento
  • Rango de recorrido: 1.0 pulgada (25.4 mm)
  • Carga máxima del eje horizontal: 15 lb
  • Carga máxima del eje vertical: 6 lb
  • Resolución:
    • Tornillo de ajuste 80TPI: 5µm
    • Tornillo de ajuste 100TPI: submicrónico

*Movimiento controlable mínimo*: BASADO EN 1° DE ROTACIÓN DEL TORNILLO DE AJUSTE

Características / Especificaciones técnicas
  • Serie: 150.5cr
  • Ejes disponibles: X, XY, XYZ
  • Opciones de tornillo de ajuste: 8-80TPI, 8-100TPI
  • Micrómetros compatibles: SM-1
  • Soportes angulares: incluidos en los ensamblajes, también disponibles por separado
  • Bloqueo de lámina: no influyente, con orificios de montaje coincidentes para flexibilidad
